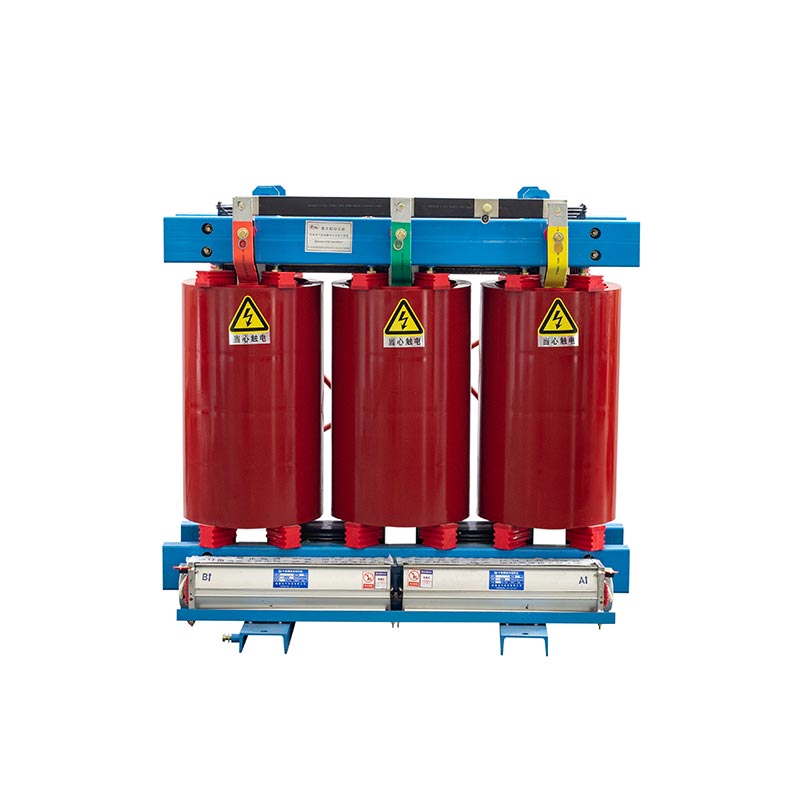

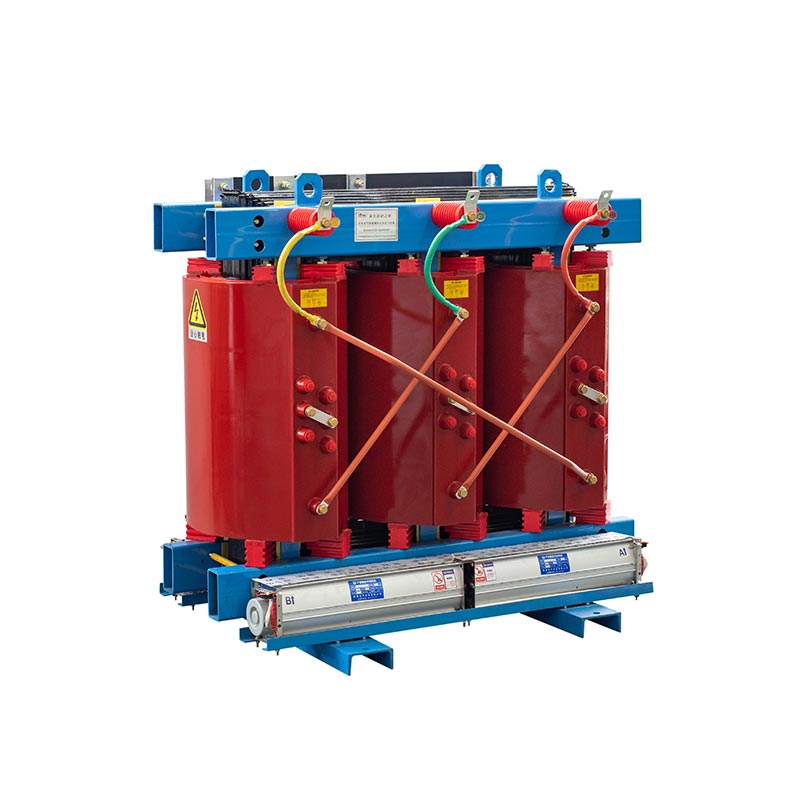

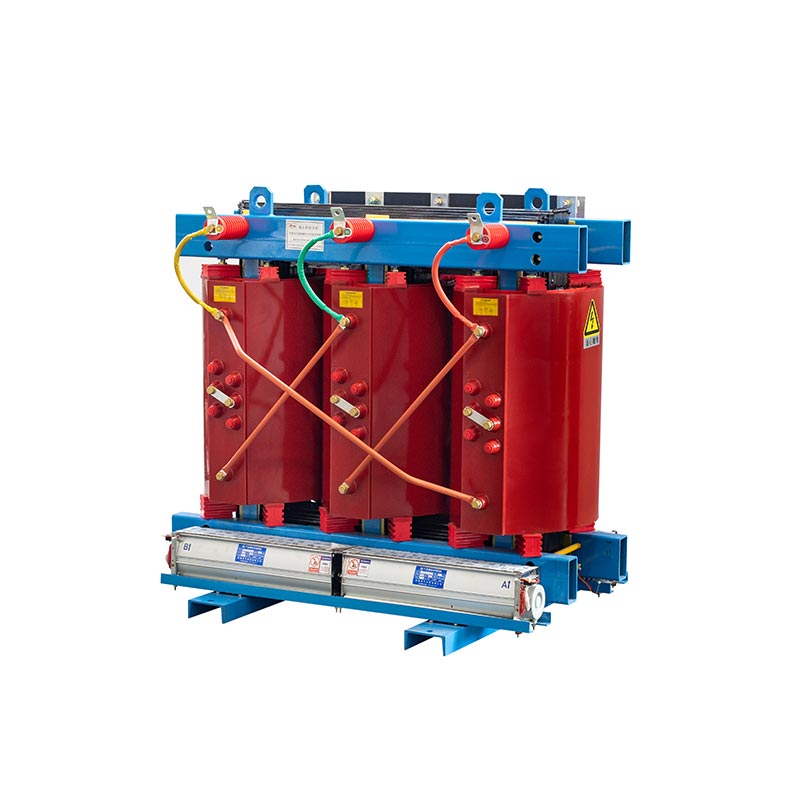

Trasformatore di distribuzione di tipo secco in resina epossidica

Caratteristiche principali

Grazie alle sue caratteristiche strutturali uniche e agli eccellenti materiali isolanti, i trasformatori di distribuzione di tipo secco fusi in resina epossidica possiedono i seguenti notevoli vantaggi.
Senza olio, ignifugo, resistente al fuoco: L'interno non contiene olio isolante. Utilizza materiali isolanti solidi come la resina epossidica, eliminando sostanzialmente i rischi di incendio, esplosione e olio perdita.
Sicurezza ambientale: Privo di sostanze tossiche. Anche se danneggiato, non inquinerà il ambiente.
La manutenzione è semplice: A differenza dei trasformatori in olio, non è necessario effettuare controlli periodici livello e qualità dell'olio. Il carico di lavoro di manutenzione è ridotto.
Installazione flessibile: Ha requisiti bassi per la fondazione di installazione e può essere installato su il centro di carico, riducendo così le perdite di linea.
Resistente all'umidità e allo sporco: Gli avvolgimenti che hanno subito trattamenti speciali possiedono eccellenti proprietà di resistenza all'umidità e alla corrosione.

Sulla base di queste caratteristiche, gli scenari applicativi dei trasformatori di distribuzione di tipo secco fusi in resina epossidica sono anche molto esteso.

Applicazione

Edifici commerciali e civili: Grattacieli, centri commerciali, ospedali, scuole, dati centri, ecc.
Trasporti pubblici e infrastrutture: Aeroporti, banchine, stazioni della metropolitana, piattaforme petrolifere, ecc.
Impianti industriali: Officine di fabbrica, attrezzature per macchinari CNC, ecc. in aree ad alto rischio di incendio esigenze di prevenzione.
Nuovi campi energetici: Energia solare, energia eolica, ecc. Sistemi di energia verde

Specifica standard

1. Specifiche applicabili: IEC 60076/IEEE
2. Capacità nominale: fino a 4000 KVA
3. Tensione primaria: fino a 35kV
4. Tensione secondaria: 380/400/415 V o personalizzata
5. Materiali di avvolgimento: rame/alluminio
6. Aumento della temperatura: 90 -100 ℃ o personalizzato
7. Metodo di raffreddamento: ONAN8. Frequenza: 50 Hz/60 Hz
9. Tensione delle prese: ±5% / ±2x2,5% o personalizzata
10. gruppo vettoriale: Dyn11 / Yyn0 / Yd11

Classe di isolamento

Il trasformatore di distribuzione di tipo secco in resina epossidica ha tre classi di isolamento generali. La caratteristica principale di l'isolamento deve fornire rigidità dielettrica e resistere a determinati limiti termici. Le classi di isolamento sono

Norma europea (IEC 60076):

Classe A: temperatura massima dell'avvolgimento di 105°C.
Classe E: temperatura massima dell'avvolgimento di 120°C.
Classe B: temperatura massima dell'avvolgimento di 130°C.
Classe F: temperatura massima dell'avvolgimento di 155°C.
Classe H: temperatura massima dell'avvolgimento di 180°C.
Classe C: temperatura massima dell'avvolgimento di 220°C.

Standard americano (ANSI/IEEE C57.12.01):

Classe 105: Temperatura massima dell'avvolgimento di 105°C.
Classe 150: Temperatura massima dell'avvolgimento di 150°C.
Classe 220: Temperatura massima dell'avvolgimento di 220°C.

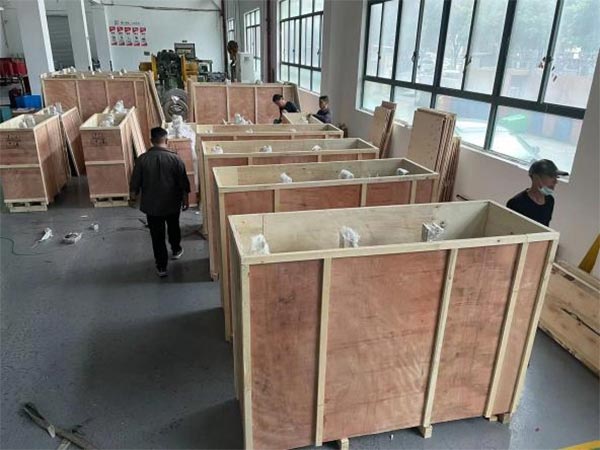

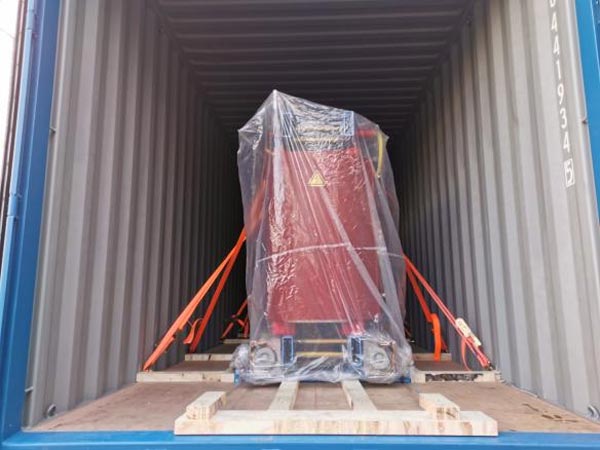

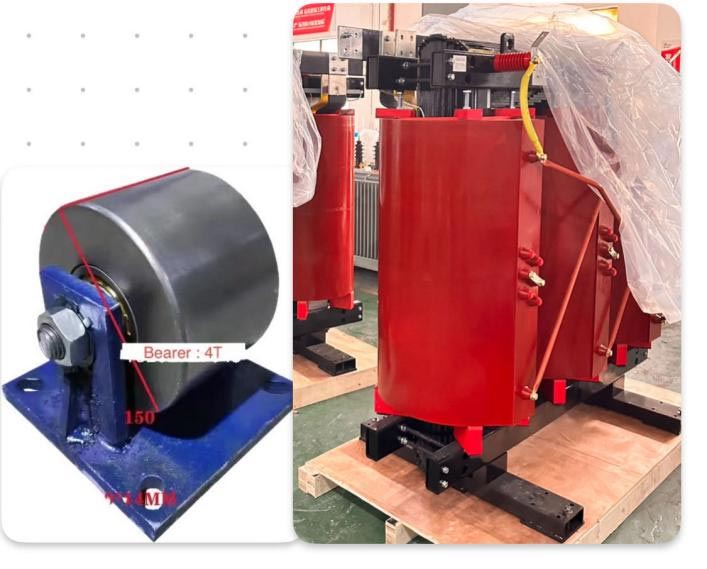

Metodo del pacchetto

Fornisci le seguenti informazioni e saremo in grado di offrire servizi migliori.

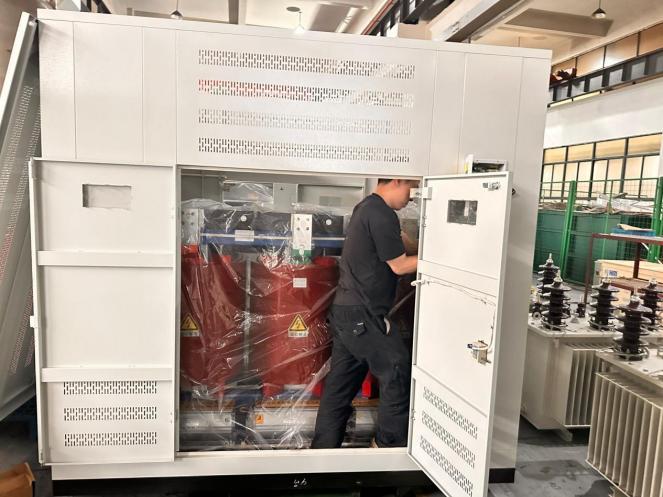

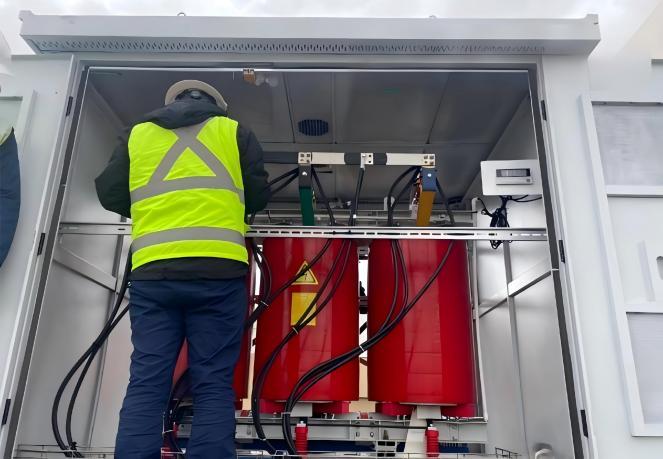

Scenari di applicazione del prodotto

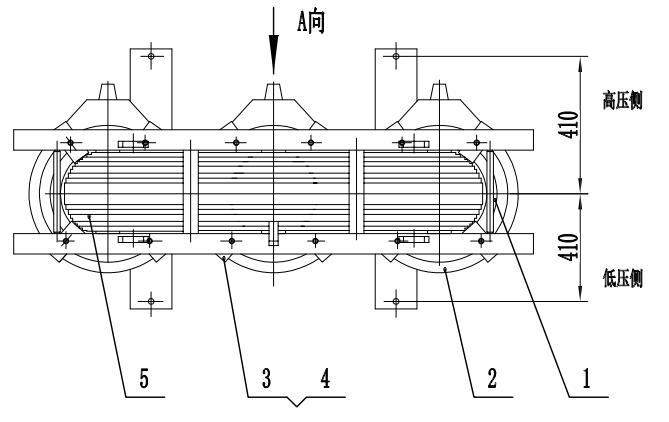

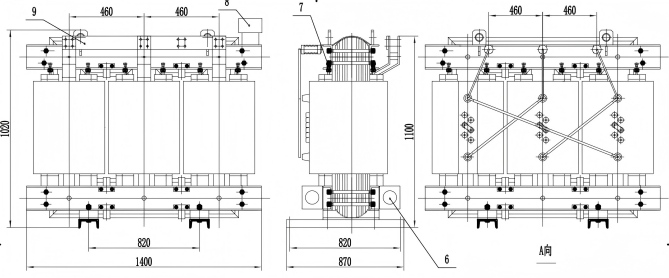

Parametri tecnici del prodotto

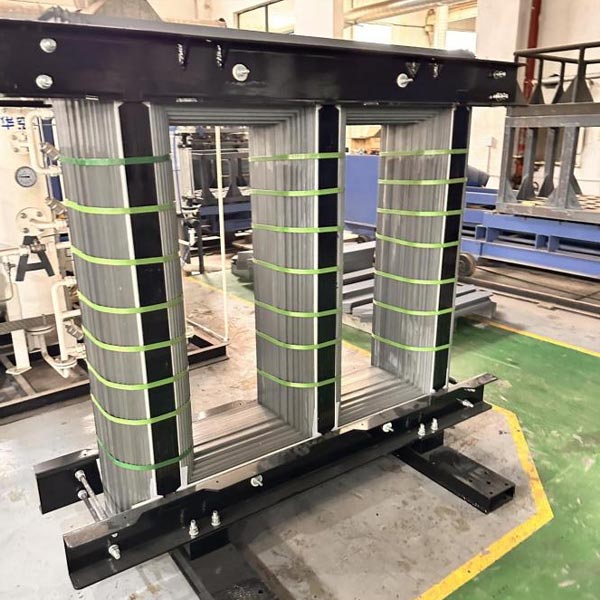

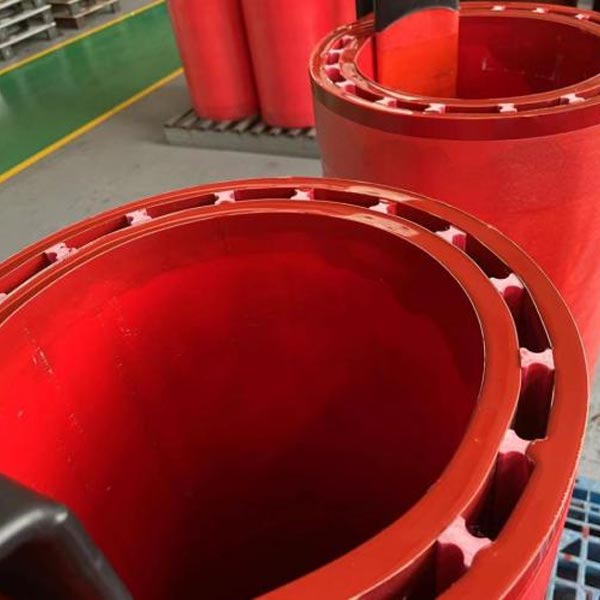

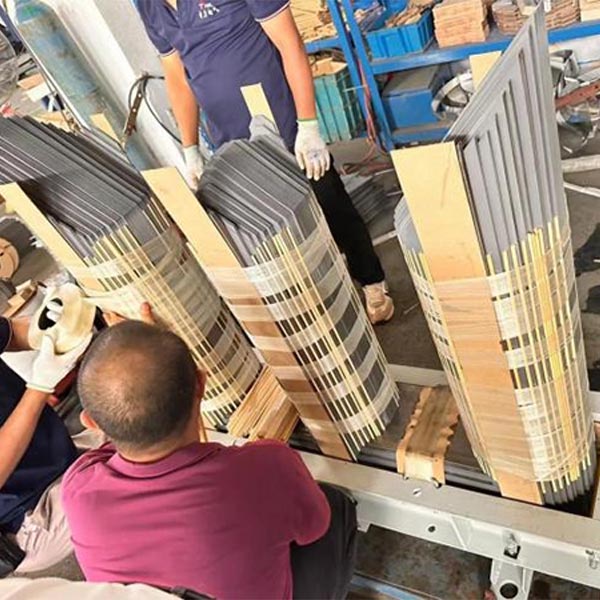

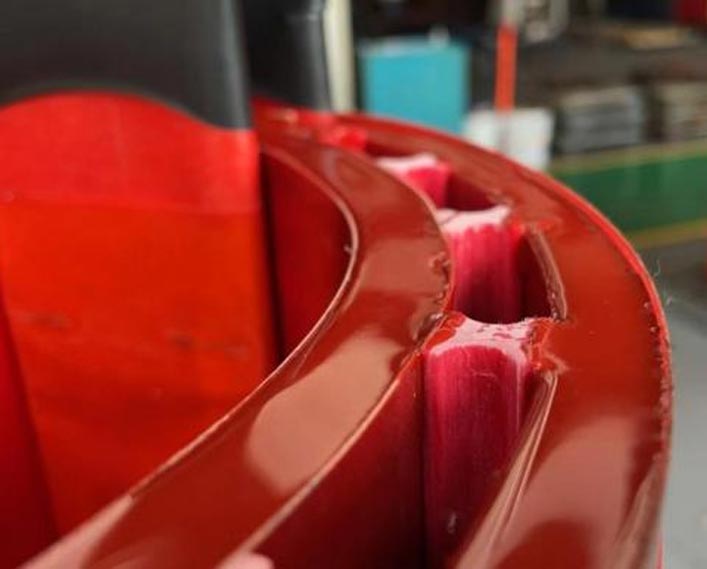

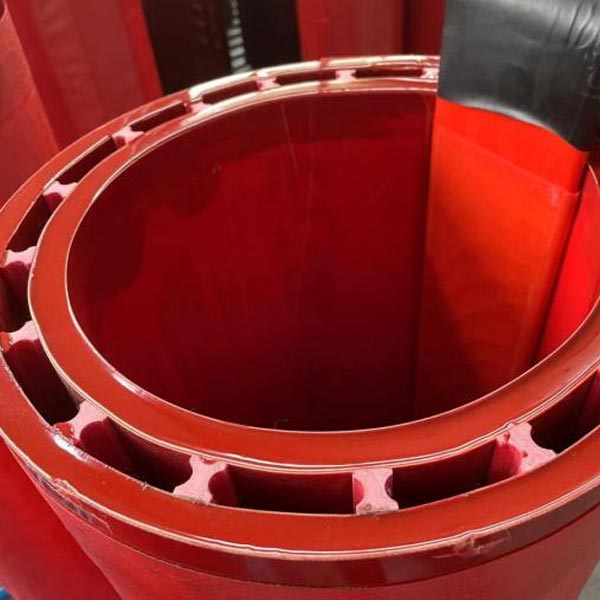

Produzione

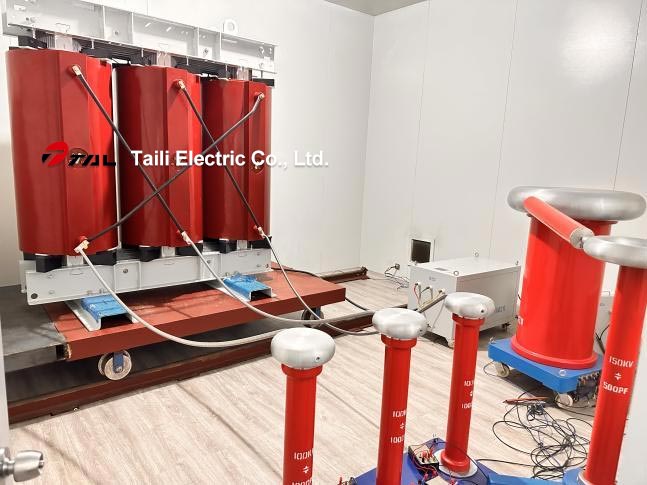

Test

Test di routine:

· Misura del rapporto di tensione e controllo dello sfasamento
· Prova di resistenza d'isolamento
· Misura della resistenza degli avvolgimenti
· Prova di tenuta alla tensione
· Indurre un test di resistenza alla sovratensione
· Misura delle perdite a vuoto e della corrente eccitante
· Misura dell'impedenza di cortocircuito e della perdita di carico
· Misura del rapporto di tensione e controllo dello sfasamento
· Prova di resistenza d'isolamento
· Misura della resistenza degli avvolgimenti
· Prova di tenuta alla tensione
· Indurre un test di resistenza alla sovratensione
· Misura delle perdite a vuoto e della corrente eccitante
· Misura dell'impedenza di cortocircuito e della perdita di carico

Test di tipo

· Prova di impulso luminoso
· Prova di aumento della temperatura
