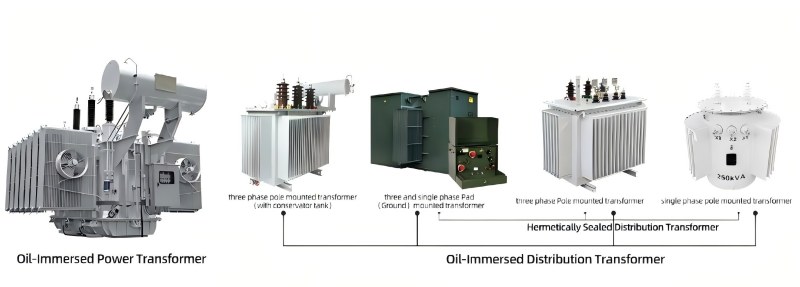

Trasformatore di tipo a bagno d'olio

TAILI è un produttore e fornitore di trasformatori di tipo a bagno d'olio. I nostri prodotti sonotrasformatori di potenzain cui il nucleo di ferro e gli avvolgimenti (bobine) sono completamente immersi in olio isolante appositamente formulato (olio per trasformatori), con l'olio che funge da principale mezzo di isolamento e raffreddamento.

Principali componenti strutturali:

1. Corpo del trasformatore

Nucleo: un percorso magnetico formato dall'impilamento di fogli di acciaio al silicio, messi a terra.

Avvolgimento: bobine di alta e bassa tensione costituite da fili di rame o alluminio, il componente principale per generare la conversione elettromagnetica.

2. Serbatoio dell'olio e olio isolante

Serbatoio dell'olio: saldato con piastre in acciaio, in grado di trattenere il corpo del trasformatore e l'olio isolante, che richiede tenuta.

Olio isolante: solitamente olio minerale. Fornisce funzioni di isolamento, dissipazione del calore e estinzione dell'arco.

3. Sistema di raffreddamento

Grazie alla convezione naturale dell'olio o alla circolazione forzata, il calore viene trasportato dall'interno ai dispositivi di dissipazione del calore nel serbatoio dell'olio.

Metodi di raffreddamento comuni:

· ONAN (autoraffreddamento a bagno d'olio): Dissipazione del calore tramite convezione naturale di olio e aria (pareti della scatola o alette di dissipazione del calore). Adatto per trasformatori di piccole e medie dimensioni.

· ONAF (raffreddamento ad aria in bagno d'olio): installare ventole sui dispositivi di dissipazione del calore per forzare il raffreddamento ad aria. Aumenta la capacità.

· OFAF (forte raffreddamento ad aria dell'olio): utilizzare pompe dell'olio per forzare la circolazione dell'olio e rafforzare il raffreddamento ad aria forzata. Utilizzato per trasformatori di grandi dimensioni.

· OFWF (raffreddamento forte dell'olio ad acqua): utilizzare pompe dell'olio per forzare la circolazione dell'olio e raffreddare l'olio caldo attraverso refrigeratori d'acqua. Trasformatori forgiati o aree con sufficiente approvvigionamento idrico.

4. Sistema di protezione e monitoraggio:

· Serbatoio dell'olio (cuscino dell'olio): regola il volume dell'olio in base alle variazioni di temperatura, riduce l'area di contatto tra olio e aria e ritarda l'invecchiamento dell'olio.

· Assorbitore (sfiatatoio): contiene gel di silice, che assorbe l'umidità dall'aria che entra nel serbatoio dell'olio.

· Relè gas (relè gas): installato sul tubo dell'olio, quando si verifica un guasto minore internamente o un guasto grave provoca un aumento del flusso dell'olio, invia un segnale o scatta. La protezione non elettrica più importante.

· Tubo antideflagrante (valvola limitatrice di pressione): quando la pressione interna aumenta bruscamente, rompe la membrana antideflagrante o apre la valvola per rilasciare la pressione, impedendo l'esplosione del serbatoio dell'olio.

· Termometro: monitora la temperatura superiore dell'olio.

· Indicatore del livello dell'olio: indica il livello dell'olio nel serbatoio dell'olio.

Rispetto ai trasformatori a secco, i vantaggi dei trasformatori in olio sono:

1. Maggiore capacità e livello di tensione più elevato

2. Elevata efficienza di dissipazione del calore e forte capacità di sovraccarico

3. Lunga durata dell'isolamento e alta affidabilità

4. Buona performance economica

5. Livello di rumore relativamente più basso

6. Tecnologia di manutenzione matura

Quando scegliere un trasformatore in olio?

1. Livello di alta tensione (superiore a 35 kV).

2. Fabbisogno di grande capacità (più di 2000 kVA).

3. Installato all'aperto o in modo indipendentesottostazioni, con buone condizioni di isolamento antincendio.

4. Sensibile al costo dell'investimento iniziale e con sufficienti capacità di funzionamento e manutenzione.

5. Scenari esterni con requisiti rigorosi per il rumore di funzionamento.
