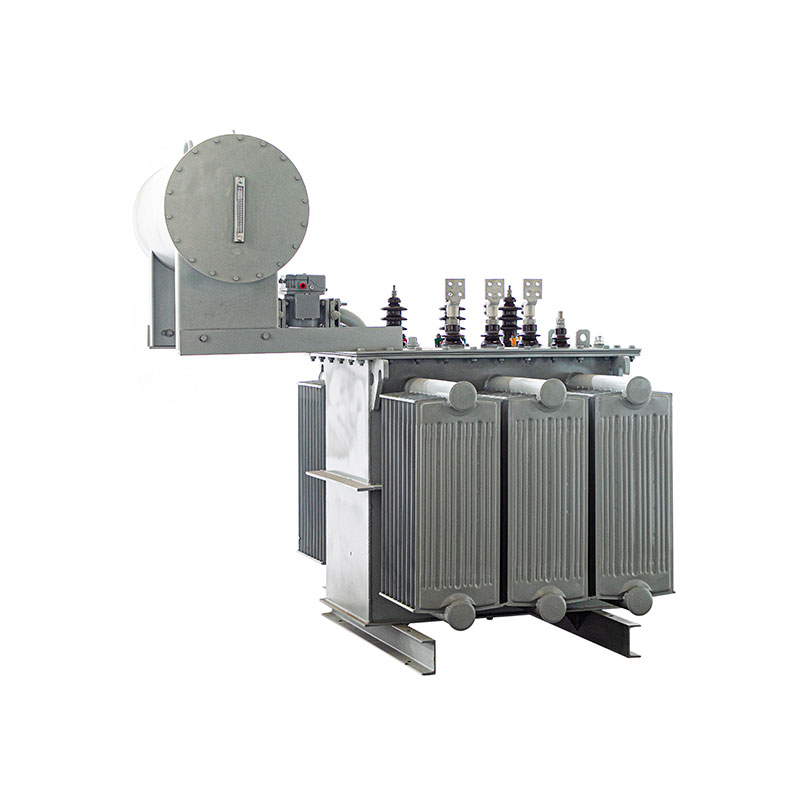

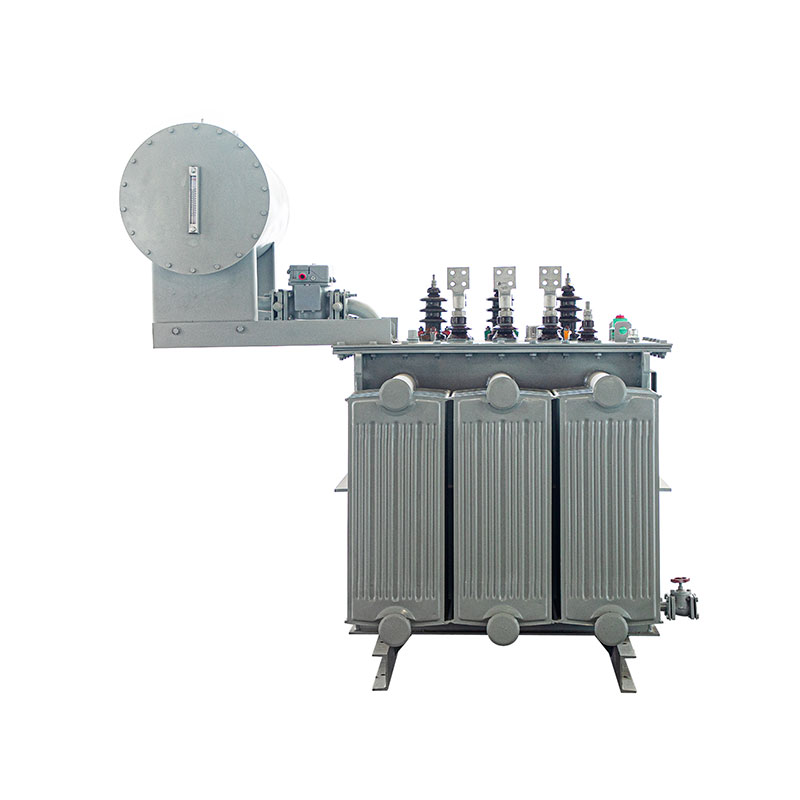

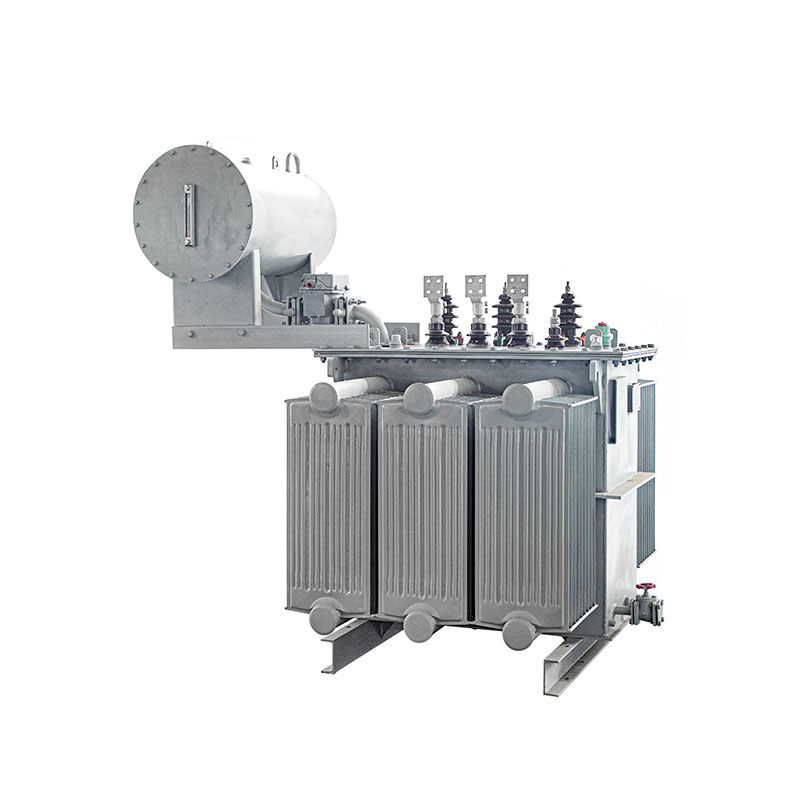

Trasformatore di potenza di tipo a bagno d'olio trifase

Se stai cercando un fornitore affidabile di trasformatori di potenza trifase a bagno d'olio e desideri sviluppare una cooperazione a lungo termine, scegli TAILI, poiché abbiamo una ricca esperienza e possiamo offrire prodotti avanzati insieme a servizi completi.

Specifica standard

1. Specifiche applicabili: IEC 60076/IEEE

2. Capacità nominale: fino a 3150 kVA

3. Tensione primaria: fino a 66kV

4. Voltaggio secondario: 0,4/6,3/10,5/35 kV o personalizzato

5, materiali di avvolgimento: rame/alluminio

6. Aumento della temperatura: 65 °C

7. Metodo di raffreddamento: ONAN/ONAF

8. Frequenza: 50 Hz/60 Hz

9.Tensione dei rubinetti: ±2x2,5% / ±3x2,5% / ±8x1,5% o personalizzato

10.gruppo di vettori: Yd11 / YNd11 / Dyn11 / YN

Video

Fornisci le seguenti informazioni e saremo in grado di offrire servizi migliori.

La manutenzione dei trasformatori di potenza trifase immersi in olio è un compito sistematico, con l'obiettivo di garantire sicurezza e affidabilità e funzionamento efficiente dei trasformatori e prolungarne la durata.

Ispezione e monitoraggio giornalieri

1. Controllo del livello dell'olio

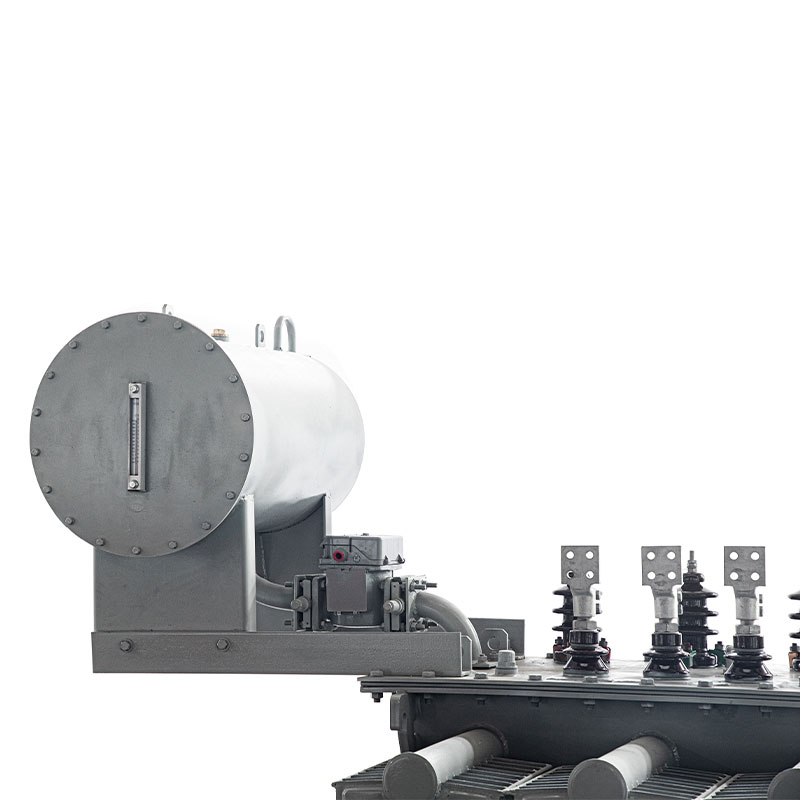

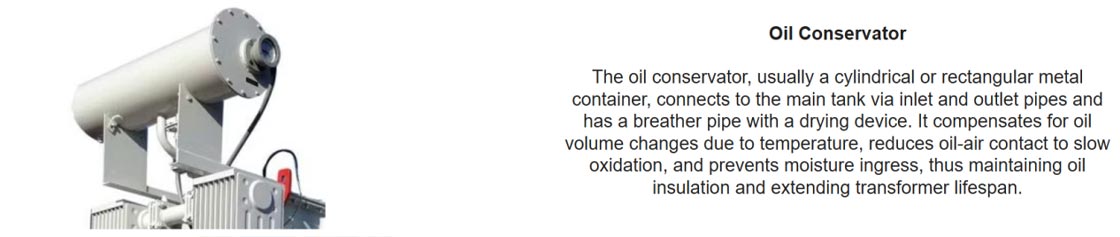

Controllare se il livello dell'olio del corpo del trasformatore e del serbatoio dell'olio (serbatoio dell'olio) rientra nello standard intervallo della scala di temperatura.

Anomalie e manipolazione:

Livello dell'olio eccessivo: ciò potrebbe essere dovuto a guasti interni che generano gas o ad un'elevata temperatura ambientale che causa olio espansione. Controllare se lo sfiato è ostruito e analizzarne la causa.

Livello dell'olio insufficiente: ciò può essere causato da perdite di olio o guasti interni anomali. Individuare immediatamente e risolvere il punto di perdita e rifornire tempestivamente di olio isolante qualificato della stessa marca e modello.

2.  Ispezione della temperatura dell'olio

Monitorare l'indicatore della temperatura e verificare se la temperatura superiore dell'olio è normale (generalmente non superiore a 85℃) e confrontarlo con i dati operativi storici.

Anomalie e manipolazione: Se la temperatura dell'olio aumenta in modo anomalo, ciò potrebbe essere dovuto al sovraccarico del dispositivo di raffreddamento guasto, surriscaldamento interno (come uno scarso contatto del nucleo di ferro, dell'avvolgimento o del commutatore), ecc. La causa deve essere immediatamente identificato e affrontato.

3. Ispezione delle perdite d'olio

Ispezionare attentamente tutte le superfici di tenuta, saldature, boccole, valvole, relè del gas e altre parti del trasformatore per eventuali tracce di perdite d'olio.

Trattamento: se viene rilevata una perdita, è necessario trattarla immediatamente. Piccole perdite possono essere risolte serrando i bulloni. Una grave perdita di olio richiede un'interruzione dell'alimentazione per la sostituzione dei componenti di tenuta o della saldatura.

4. Colore e condizioni dell'olio isolante

Osservare il colore dell'olio attraverso l'indicatore del livello dell'olio.

Normale: trasparente, giallo chiaro.

Anormale: se il colore diventa più scuro o nero, potrebbe indicare un deterioramento dell'olio o difetti interni come archi o surriscaldamento.

5. Ispezione del suono (rumore).

Contenuto: Quando il trasformatore funziona normalmente, emette un suono elettromagnetico uniforme "ronzio".

Anomalie e manipolazione:

Suono aumentato e uniforme: potrebbe indicare un sovraccarico o una tensione eccessiva.

Suoni scoppiettanti o scoppiettanti irregolari: è presente una scarica locale o un guasto dell'isolamento all'interno.

Suono rumoroso e irregolare: ciò potrebbe essere dovuto a dispositivi di fissaggio del nucleo in ferro allentati.

Se vengono rilevati suoni anomali, è necessario condurre un monitoraggio rafforzato. In caso di necessità bisognerebbe togliere la corrente spento per ispezione.

6. Ispezione delle boccole

Controllare se le superfici delle boccole ad alta e bassa tensione sono pulite e cercare eventuali crepe, danni o segni di scarica.

Trattamento: Se le superfici sono sporche è necessario pulirle. Se sono presenti crepe o scariche gravi, il le boccole devono essere sostituite.

7. Ispezione del respiratore (assorbitore di umidità).

Contenuto: controlla il colore del gel di silice. Il gel di silice secco è blu e diventa rosa quando è saturo di umidità.

Procedura: quando più di 2/3 del gel di silice diventa rosa, è necessario sostituirlo. Se c'è olio nella coppa dell'olio, controlla se il livello dell'olio è normale.

8. Ispezione del sistema di raffreddamento

Contenuto: per i trasformatori raffreddati ad aria, verificare se le ventole funzionano normalmente; per raffreddamento ad olio/raffreddamento ad acqua trasformatori, controllare le condizioni di funzionamento delle pompe dell'olio, delle pompe dell'acqua, dei ventilatori e per eventuali perdite nei radiatori.

Manipolazione: risolvere tempestivamente eventuali guasti per garantire un'adeguata dissipazione del calore.

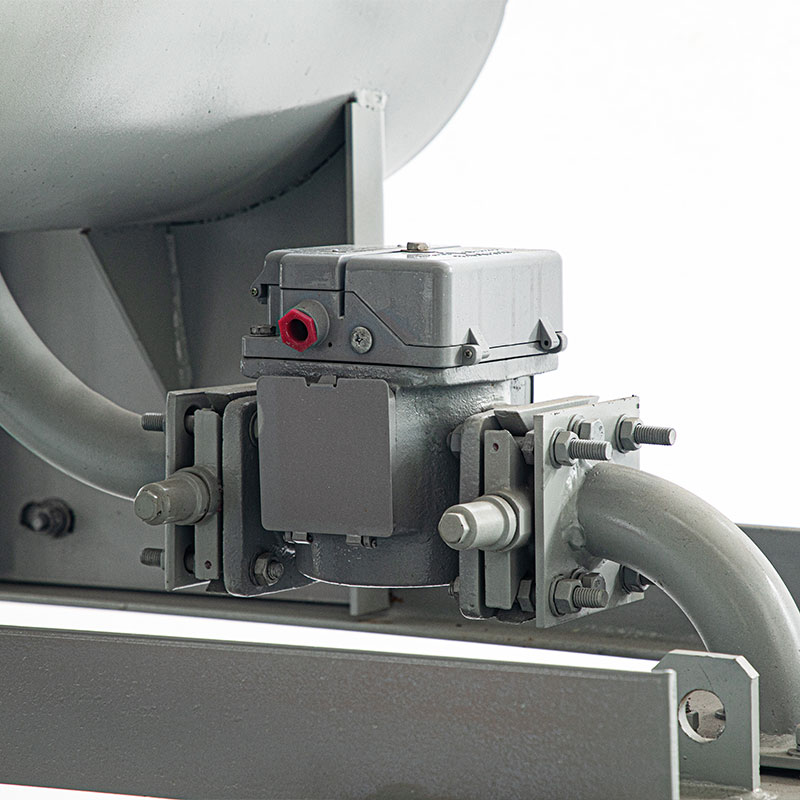

9. Ispezione del relè del gas

Controllare se c'è accumulo di gas all'interno del relè e se la finestra di osservazione è libera.

Trattamento: se è presente una piccola quantità di gas, è necessario registrarla e campionarla per l'analisi; se la quantità di gas è grande, il relè emetterà un segnale o scatterà ed è necessaria una gestione immediata.

10. Ispezione del dispositivo di messa a terra

Controllare se l'involucro e il filo di messa a terra del punto neutro sono collegati saldamente e privi di ruggine.
