Perché scegliere la sottostazione montata su skid per progetti solari in Sud America?

TAILI Electric è stata in prima linea nella progettazione personalizzatasottostazione montata su skidsoluzioni per progetti solari internazionali, con capacità fino a 3.200 kVA. Questo articolo esplora il motivo per cui questo design a telaio aperto supera le prestazioni dei tradizionali chioschi chiusi e delle sottostazioni compatte, in particolare negli impegnativi ambienti desertici del Sud America.

Cos'è una sottostazione montata su skid?

Una sottostazione montata su skid è un'unità di distribuzione dell'energia prefabbricata in cui tutti i componenti principali (quadri di media tensione, trasformatore e pannelli di distribuzione a bassa tensione) sono integrati su un unico telaio di base in acciaio.

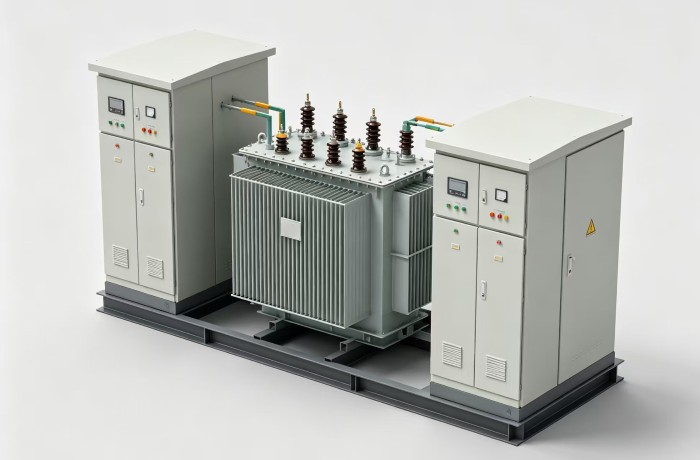

La sottostazione personalizzata montata su skid di TAILI Electric presenta una caratteristica configurazione aperta: il trasformatore immerso nell'olio è esposto al centro, con armadi indipendenti ad alta e bassa tensione/misurazione su entrambi i lati, il tutto montato su uno skid in acciaio unificato.

Questa filosofia di progettazione è in netto contrasto con i KIOSK chiusi o le sottostazioni compatte, dove tutte le apparecchiature sono alloggiate all'interno di un involucro metallico.

Perché il design a telaio aperto? Tre vantaggi chiave

1. Dissipazione del calore superiore in condizioni desertiche

I progetti solari in tutto il Sud America, dal deserto di Atacama in Cile alle pianure d’alta quota dell’Argentina, devono affrontare temperature estreme e intense radiazioni solari.

In una sottostazione montata su skid, il radiatore del trasformatore è direttamente esposto all'aria ambiente. Questo raffreddamento a convezione naturale offre:

Non sono necessarie ventole di raffreddamento aggiuntive, eliminando un punto di guasto comune Nessun rischio di surriscaldamento interno che forzerebbe il declassamento del trasformatore Prestazioni termiche ottimali anche durante le condizioni di punta di mezzogiorno

Al contrario, le sottostazioni KIOSK chiuse intrappolano il calore all'interno dei loro involucri metallici. Negli ambienti desertici, le temperature interne possono salire ben al di sopra di quella ambientale, costringendo i trasformatori a funzionare a capacità ridotta: un compromesso costoso per qualsiasi parco solare.

2. Installazione e manutenzione semplificate

ILsottostazione montata su skidè completamente cablato e testato in fabbrica. L'installazione in loco richiede solo:

Collegamento dei cavi esterni Posizionamento dell'unità su una base preparata

Il design modulare e aperto fa sì che il trasformatore e il quadro rimangano accessibili in modo indipendente. Le squadre di manutenzione possono eseguire interventi di manutenzione sui singoli componenti senza dover lottare con ingombranti porte di recinzione o smontare l'intera struttura.

3. Allineamento agli standard della rete locale

Questo è forse il vantaggio più convincente: la sottostazione montata su skid a telaio aperto è diventata lo standard de facto per i progetti solari in tutto il Sud America.

Paesi tra cui:

Chile

Perù

Argentina

Honduras

Venezuela

...

hanno ampiamente adottato questa configurazione per gli impianti fotovoltaici. I servizi pubblici locali e gli operatori di rete hanno familiarità con la progettazione, i protocolli di ispezione e i criteri di accettazione. La scelta di una sottostazione montata su skid semplifica notevolmente l'approvazione della connessione alla rete

processo.

Soluzioni Skid di TAILI Electric: due opzioni di spedizione

La consegna di apparecchiature elettriche di grandi dimensioni a siti di progetto remoti in tutto il Sud America presenta sfide logistiche uniche. TAILI Electric offre due configurazioni di spedizione per i suoisottostazione montata su skid, ciascuno ottimizzato per diverse scale di progetto e requisiti logistici.

Opzione 1: Skid monopezzo integrato

Struttura: l'armadio ad alta tensione, il trasformatore e l'armadio a bassa tensione sono tutti saldati su un'unica base in acciaio. Tutto il cablaggio interno è completato in fabbrica.

Vantaggi: lavoro di installazione in loco minimo: sgancia, collega ed energizza

Le posizioni fisse delle apparecchiature eliminano il rischio che le sbarre collettrici interne in rame o i cavi si spostino durante il transito marittimo

Massima affidabilità per applicazioni critiche

Ideale per: Capacità fino a 800 kVA

dove il gruppo completo può essere spedito come una singola unità.

Considerazione: costi di spedizione più elevati a causa dell'ingombro complessivo maggiore.

Opzione 2: pattino di tipo diviso imbullonato

Struttura: la base è divisa in tre segmenti: sezione ad alta tensione, sezione del trasformatore e sezione a bassa tensione. Le apparecchiature tra le sezioni si collegano utilizzando sbarre flessibili in rame prefabbricate o cavi flessibili.

Le unità vengono imballate separatamente in fabbrica e spedite in casse individuali. In cantiere le sezioni vengono imbullonate insieme e le connessioni flessibili prefabbricate vengono accoppiate.

1, Vantaggi: ogni sezione si inserisce all'interno di un container HQ standard da 40 piedi, non è richiesta alcuna spedizione di grandi dimensioni

2, costi di trasporto marittimo significativamente ridotti con una pianificazione delle navi più affidabile

3. In Cina non è richiesta alcuna autorizzazione per il trasporto stradale nazionale

4, Trasporto locale più flessibile verso il sito del progetto finale

5, Rischio ridotto di danni: i radiatori e gli isolanti in porcellana ricevono un imballaggio protettivo dedicato

6, Nota importante: solo la base è divisa meccanicamente. Tutti i collegamenti elettrici utilizzano connettori flessibili prefabbricati, riducendo al minimo il lavoro di cablaggio in loco.

Requisiti di imballaggio comuni per tutte le spedizioni

Indipendentemente dall'opzione di spedizione selezionata, TAILI Electric segue rigorosi protocolli di imballaggio:

1, Spedizioni con skid integrati: la base deve essere saldata con sollevamento e ancoraggio standard del container

punti, con funi di acciaio che fissano l'attrezzatura all'interno del contenitore

2, Radiatori per trasformatori e isolanti in porcellana: ricevi anti-collisione specializzati e

protezione dalla nebbia salina/pioggia per il transito oceanico

3, quadri di alta e bassa tensione: completamente sigillati in plastica per impermeabilità e polvere

protezione durante la spedizione e lo stoccaggio in cantiere

Scenari applicativi

Le soluzioni personalizzate per sottostazioni montate su skid di TAILI Electric sono implementate in diverse applicazioni: Parchi solari fotovoltaici (applicazione primaria) La maggior parte delle sottostazioni montate su skid di TAILI servono come trasformatori step-up per impianti solari fotovoltaici. Le configurazioni tipiche includono:

Progetti minerari e industriali

Oltre all’energia solare, la sottostazione montata su skid è ampiamente utilizzata anche nelle operazioni minerarie in Cile e Perù, nonché in strutture industriali generali che richiedono una distribuzione dell’energia affidabile e di rapida implementazione.

Conclusione

La sottostazione montata su skid si è guadagnata la posizione di soluzione preferita per i progetti solari in tutto il Sud America grazie a una combinazione di vantaggi pratici:

1, Dissipazione del calore superiore in ambienti desertici: nessuna ventola di raffreddamento, nessun declassamento

2, installazione e manutenzione semplificate: componenti cablati in fabbrica e accessibili in modo indipendente

3, Allineamento con gli standard della rete locale: approvazioni più fluide, messa in servizio del progetto più rapida

4, Opzioni di spedizione flessibili: pezzo unico per progetti più piccoli, tipo diviso per installazioni più grandi con vincoli logistici

TAILI Electric vanta anni di esperienza nella progettazione e produzione di soluzioni personalizzate di sottostazioni montate su skid per i mercati internazionali. Con capacità fino a 3.200 kVA e configurazioni di tensione su misura per i requisiti specifici del paese, TAILI offre una distribuzione di energia chiavi in ​​mano che funziona in modo affidabile negli ambienti più difficili del mondo.

Per il tuo prossimo progetto solare in Sud America, scegli la soluzione di cui si fidano i servizi di pubblica utilità locali: scegli lasottostazione montata su skidda TAILI elettrico.
