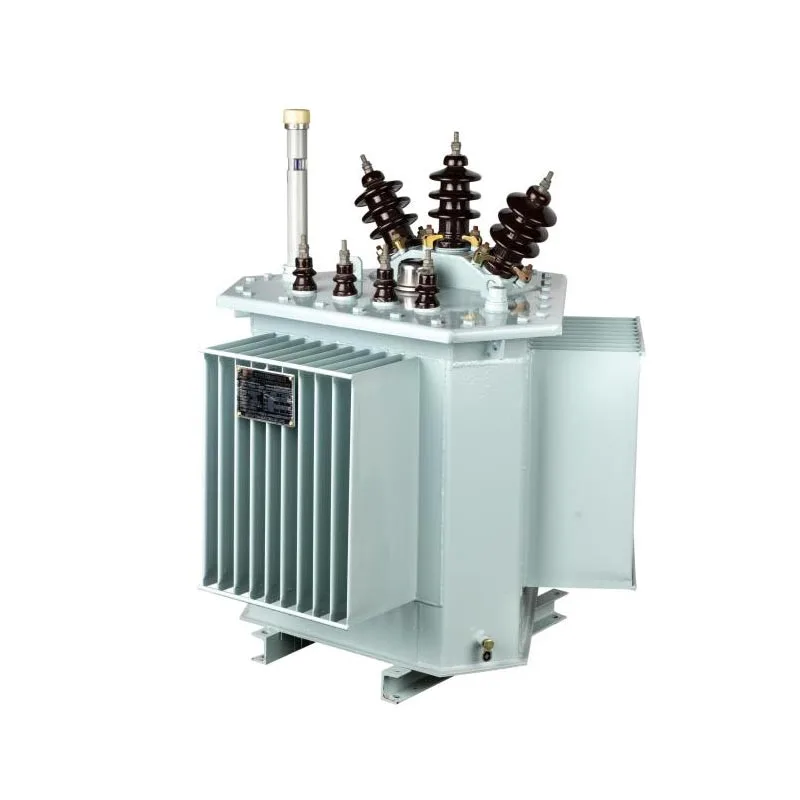

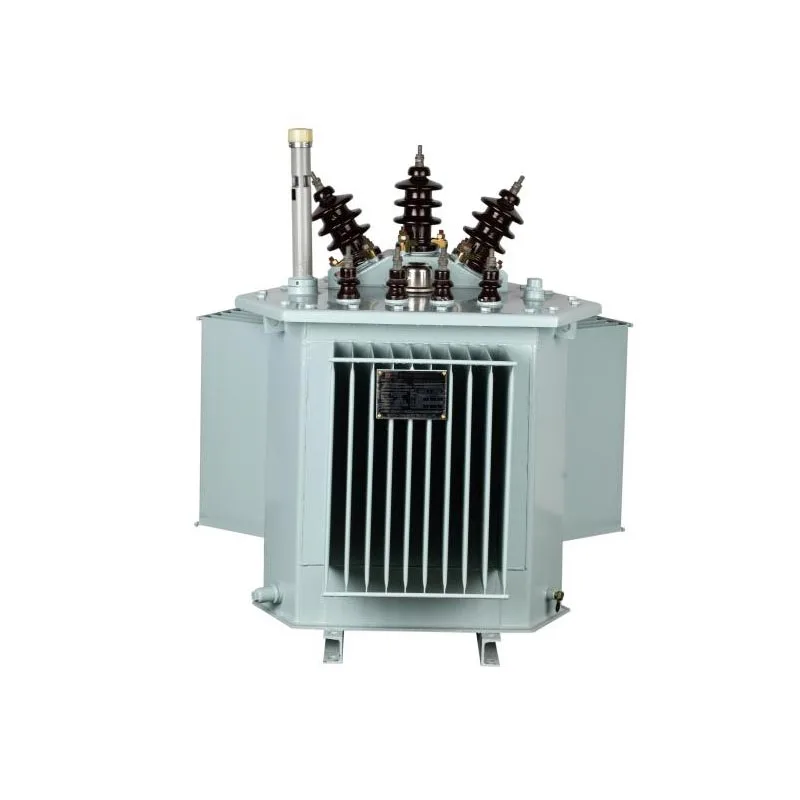

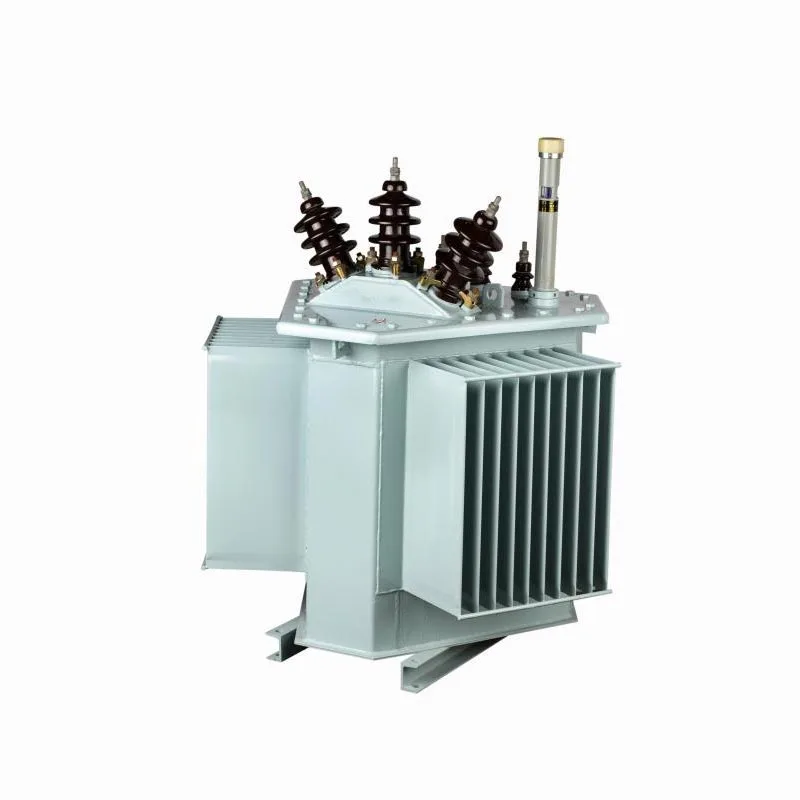

Trasformatore a bagno d'olio con nucleo avvolto 3D
In qualità di fornitore di trasformatori più professionale, il trasformatore a bagno d'olio con nucleo avvolto 3D di Taili è un trasformatore di potenza altamente efficiente e a risparmio energetico. Adotta una struttura simmetrica tridimensionale trifase invece della tradizionale struttura planare, accorciando e simmetrizzando il design del circuito magnetico senza traferri. Ciò riduce significativamente le perdite a vuoto, la corrente a vuoto e il rumore di funzionamento. Presenta risparmio energetico, protezione ambientale, struttura compatta e forte resistenza ai cortocircuiti ed è ampiamente utilizzato nelle ristrutturazioni della rete elettrica urbana e rurale.
Essendo uno dei principali produttori di trasformatori in Cina, TAILI ha sempre aderito all'artigianato professionale, dedicato a fornire prodotti di trasformazione di alta qualità e servizi di supporto completi a clienti globali. Esso affronta in modo efficiente vari punti critici e sfide affrontate dai clienti nel campo delle applicazioni energetiche, aiutando i clienti ottengono un funzionamento stabile ed efficiente del sistema energetico.
Condizione di lavoro:
Altitudine: non superare i 1000 m
Temperatura: -40℃~40℃
Specifica standard:
1. Standard: EN/IEC60076, ANSI/IEEE-C57.12
2. Tensione primaria: fino a 36kV
3. Tensione secondaria: 0,4 kV
4. Potenza nominale: ≤2500 kVA
5. Frequenza: 50/60 Hz
6. Tipi di raffreddamento: ONAN/ONAF
7. Materiale di avvolgimento: rame/alluminio
8. Opzioni di installazione: montaggio su palo (≤630 kVA)/montaggio su pad
Vantaggi principali del trasformatore a bagno d'olio con nucleo avvolto 3D:
● Risparmio energetico ed efficienza: il circuito magnetico è completamente simmetrico, senza le cuciture tradizionali fogli laminati, con conseguente riduzione significativa della resistenza magnetica. La perdita a vuoto e la corrente a vuoto sono inferiori di circa il 20% - 40% rispetto a quelli dei tradizionali nuclei in ferro lamellare.
● Basso rumore: il nucleo di ferro è un'unità solida e compatta, senza il rumore di espansione indotto magneticamente sulle cuciture, e la struttura triangolare è stabile, con poche vibrazioni. Il rumore di funzionamento può essere ridotto di 10 - 20 decibel.
● Forte resistenza al cortocircuito: la struttura tridimensionale triangolare è meccanicamente molto stabile. I tre le colonne centrali si sostengono a vicenda, resistendo efficacemente all'enorme forza elettrodinamica generata dal cortocircuito corrente.
● Risparmio di materiale: il nucleo di ferro è leggero, utilizza meno materiale e, grazie alle sue dimensioni compatte, la quantità di anche l'olio del trasformatore viene ridotto di conseguenza.
Principali scenari applicativi:
● Trasmissione e distribuzione di energia nelle reti elettriche urbane e rurali.
● Luoghi importanti come grattacieli, centri commerciali e aeroporti.
● Trasformatori combinati, sottostazioni prefabbricate.
Confronto con i tradizionali trasformatori in olio:
| Caratteristiche | Trasformatore a bagno d'olio con nucleo avvolto 3D | trasformatore tradizionale in olio (nucleo in lamiera avvolta) |

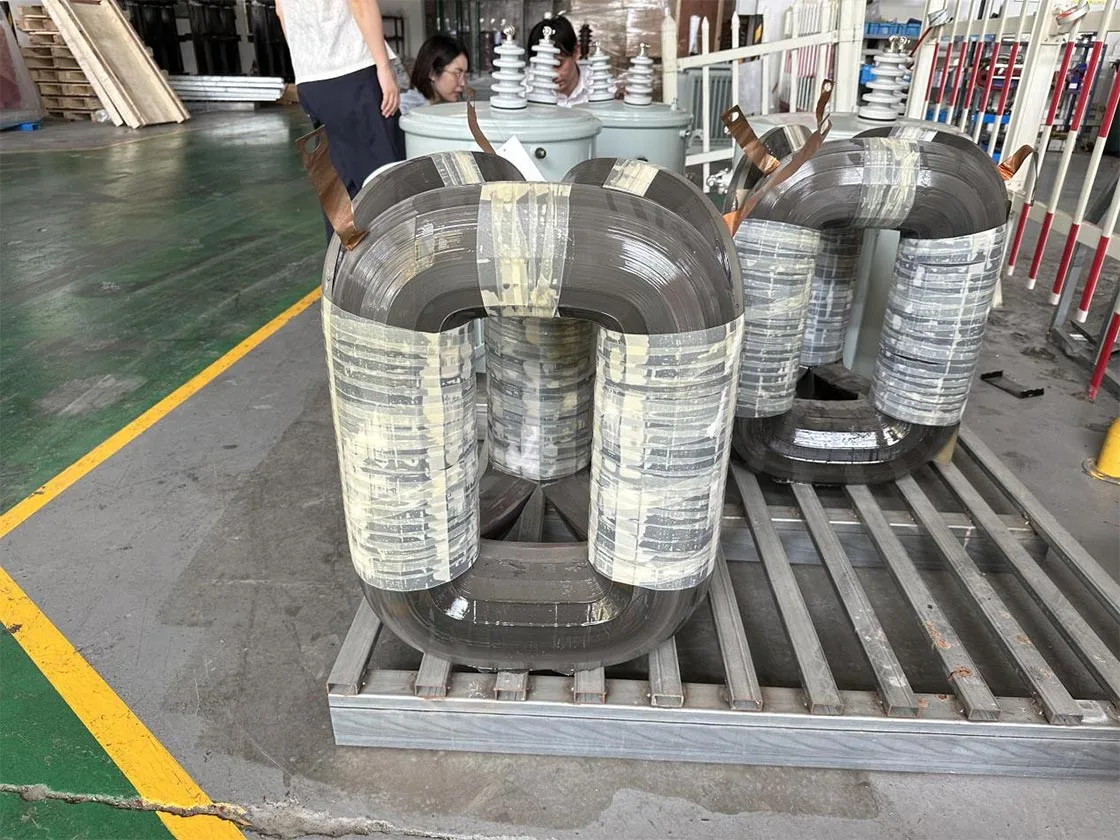

| Struttura centrale | Nucleo della bobina triangolare sferico, senza cuciture. | Tipo laminato piatto, con cuciture |
| Perdita a vuoto | Estremamente basso (ridotto del 20% - 40%) | Relativamente alto |
| Rumore di funzionamento | Estremamente basso (circa 40 - 50 dB) | Più alto (circa 55 - 65 dB) |
| Capacità anti-cortocircuito | Meglio | Bene |
| Materiali e volume | Risparmia materiali e hai una struttura compatta. | Relativamente più materiali di consumo e di dimensioni maggiori |
| Costo di produzione | Più alto (Il processo è più complesso.) | Inferiore |
| Natura economica a lungo termine | Eccellente (Notevole risparmio sulla bolletta elettrica) | Generalmente |
Produzione:

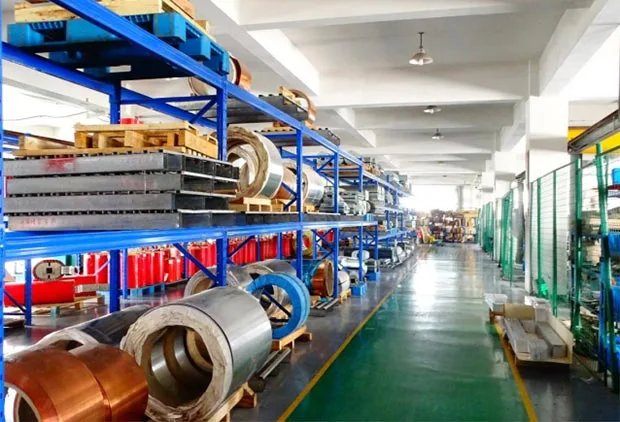

Materia prima

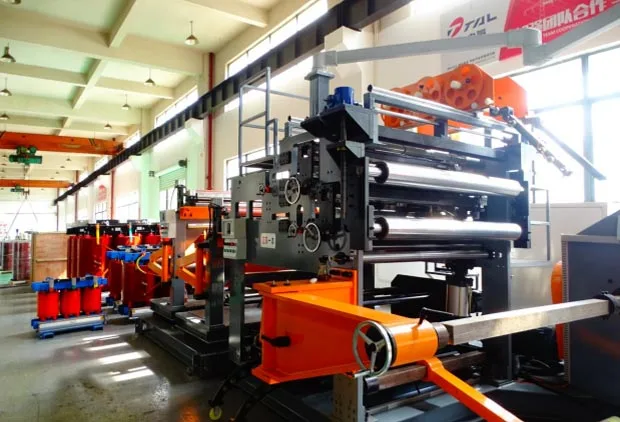

Avvolgimento

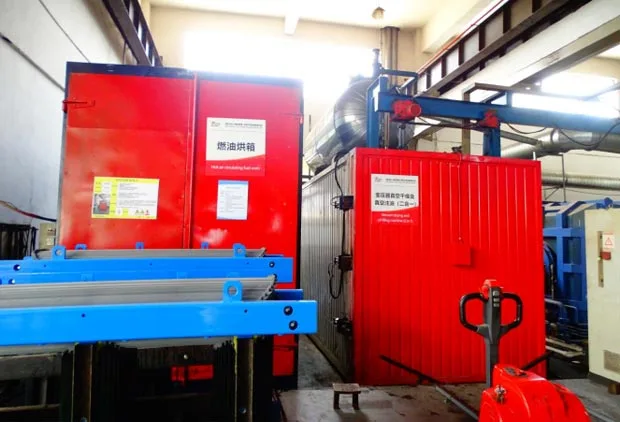

Essiccazione sotto vuoto e riempimento di olio sotto vuoto (2 in 1)

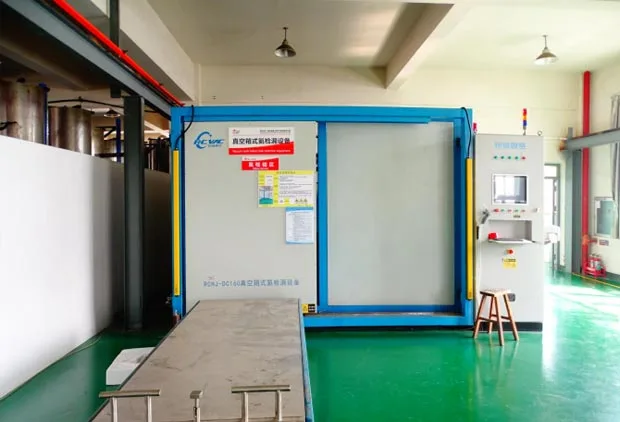

Rilevatore di perdite
Fornisci le seguenti informazioni e saremo in grado di offrire servizi migliori.
| Scenari di applicazione del prodotto | |
| Parametri tecnici del prodotto |
