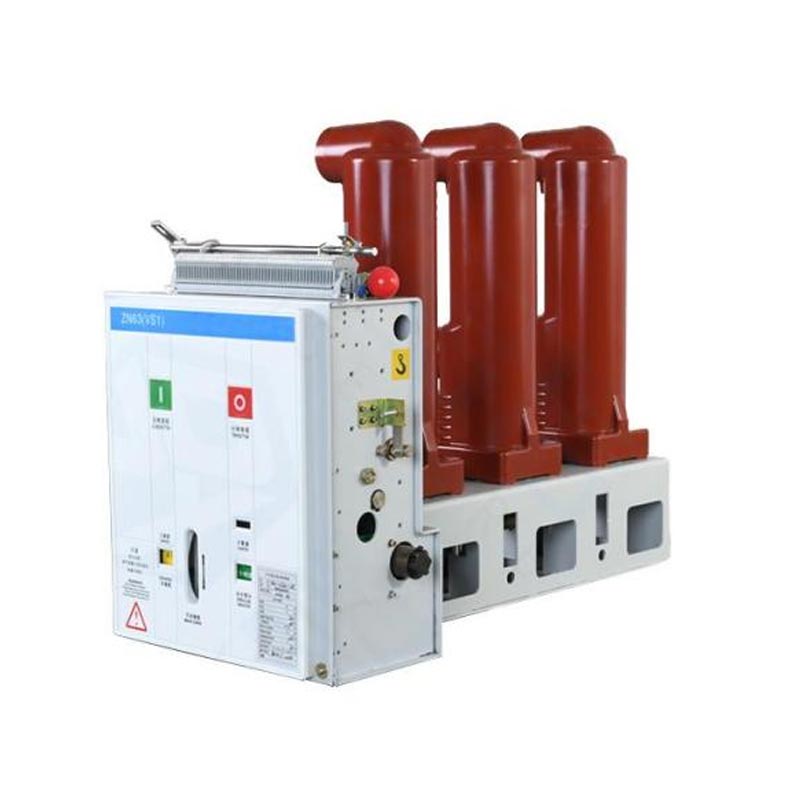

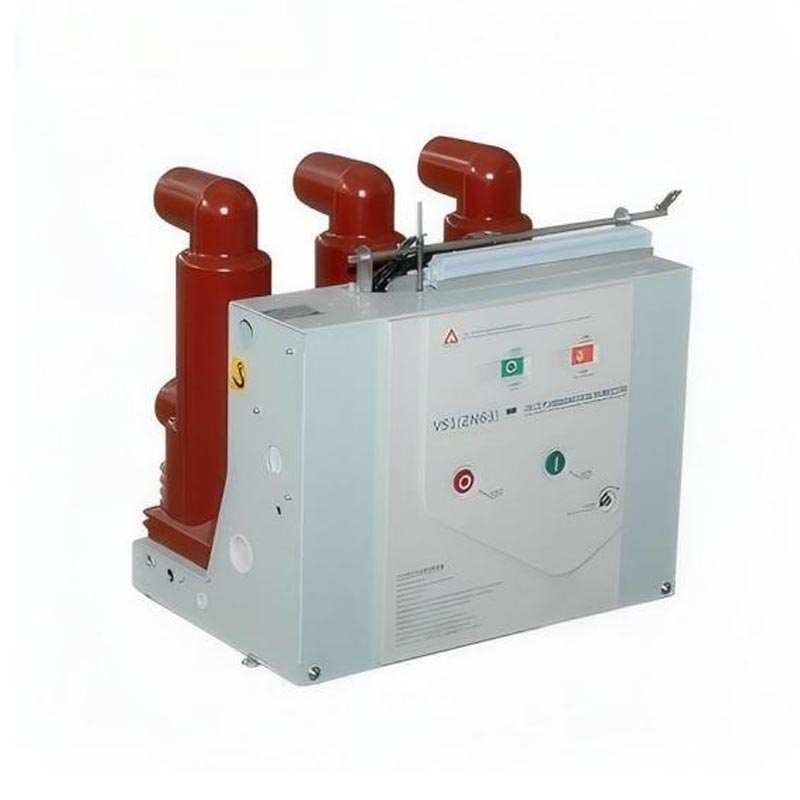

VCB per interni di tipo fisso

Negli odierni sistemi di distribuzione dell'energia, per livelli di tensione di 10 kV e superiori, il tipo estraibile è diventato la scelta principale assoluta grazie ai suoi significativi vantaggi in termini di funzionamento, manutenzione e sicurezza. Mentre il VCB per interni di tipo fisso è più comunemente utilizzato in scenari con budget specifici o spazio limitato. Taili può offrirti queste soluzioni convenienti, contatta la nostra fabbrica oggi!

Principali caratteristiche strutturali

1. Installazione fissa: il corpo dell'interruttore è un componente permanente del quadro elettrico.

2. Collegamento al circuito principale: i terminali di ingresso e uscita superiore e inferiore dell'interruttore sono direttamente collegato fisso alle sbarre collettrici e ai terminali di uscita del quadro elettrico tramite sbarre collettrici o cavi.

3. Metodo di isolamento: poiché non può essere spostato, un interruttore di isolamento indipendente (solitamente visibile, chiaramente rotto interruttore a lama) deve essere attrezzato in modo da formare un punto di isolamento elettrico visibile e sicuro a valle dell'interruttore scattato, consentendo la manutenzione delle apparecchiature a valle.

4. Meccanismo di funzionamento: viene utilizzato lo stesso meccanismo di funzionamento a molla (elettrico o manuale), ma il meccanismo è parte della parte fissa dell'interruttore.

5. Cablaggio secondario: le linee di controllo, segnale e alimentazione sono collegate direttamente tramite morsettiere anziché utilizzando connettori plug-in come nel tipo con carretto a mano.

Applicazione del prodotto

Per la sua natura economica e la struttura semplice, il VCB per interni di tipo fisso è comunemente utilizzato per:

· Sottostazioni terminali d'utente con bassi requisiti di continuità dell'alimentazione.

· Nei casi in cui le linee in arrivo o i congiuntori delle sbarre vengono azionati raramente.

· Alcuni progetti con budget limitato.

· Nella sala alta tensione delle sottostazioni scatolate, a causa dei vincoli di spazio, spesso viene utilizzata anche una struttura fissa adottato.

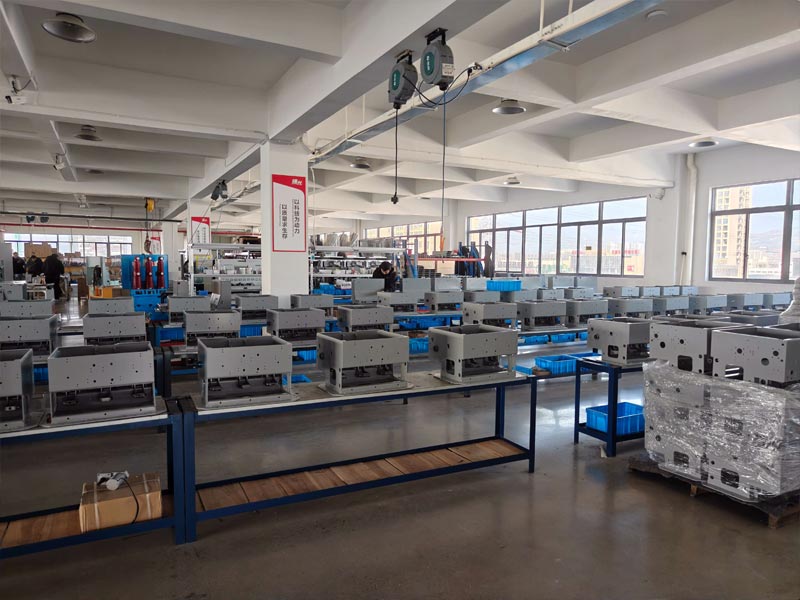

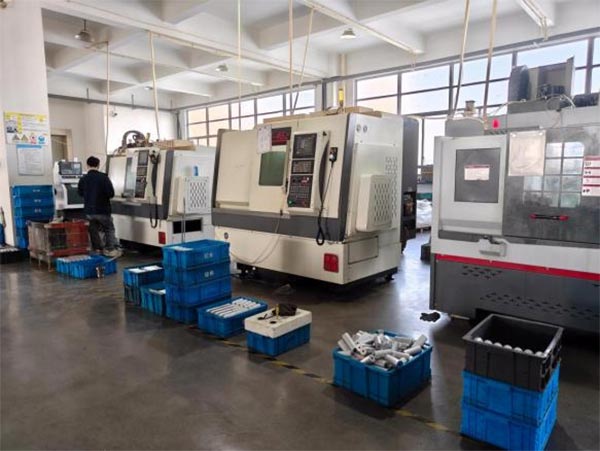

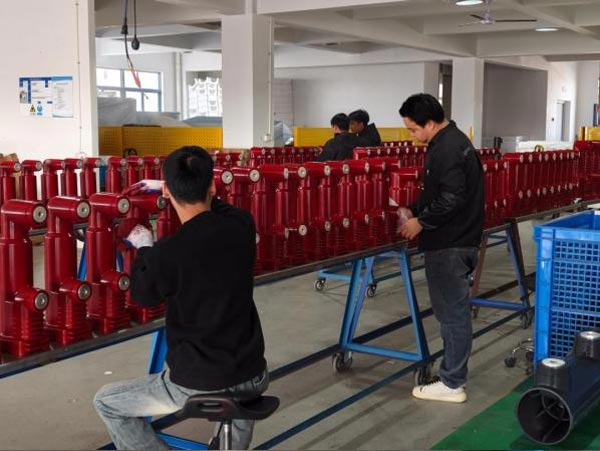

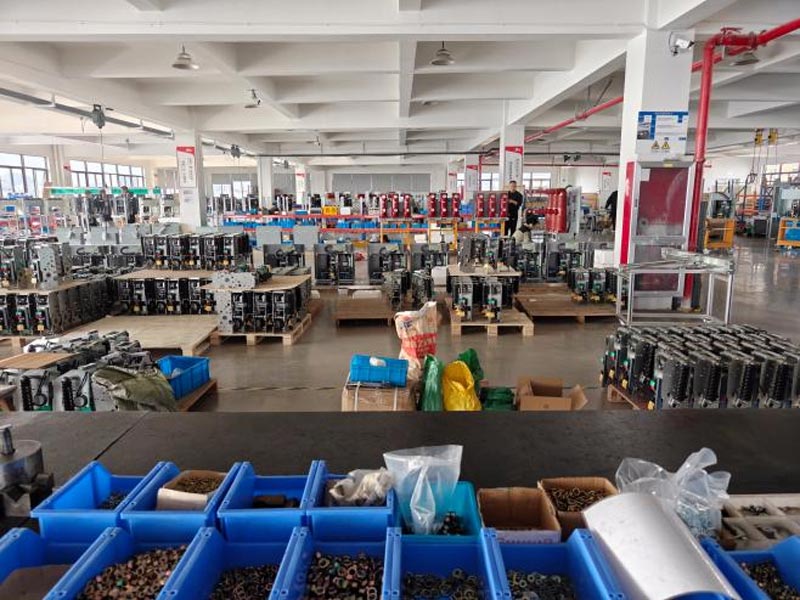

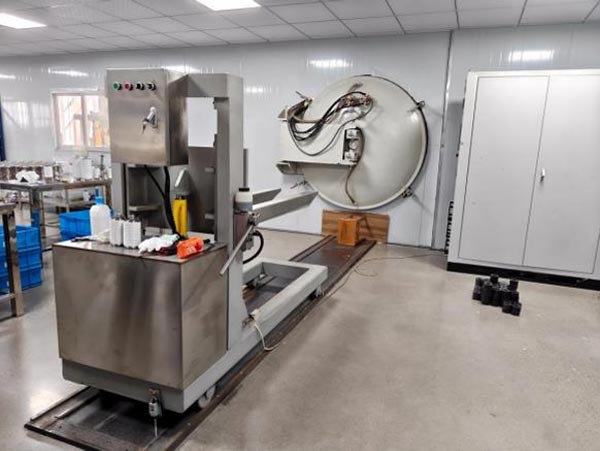

Officina

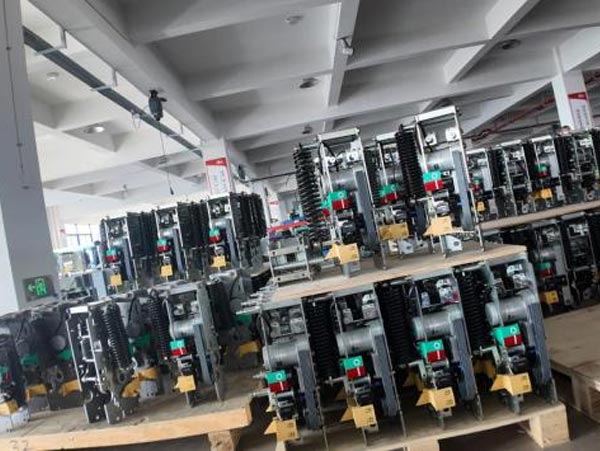

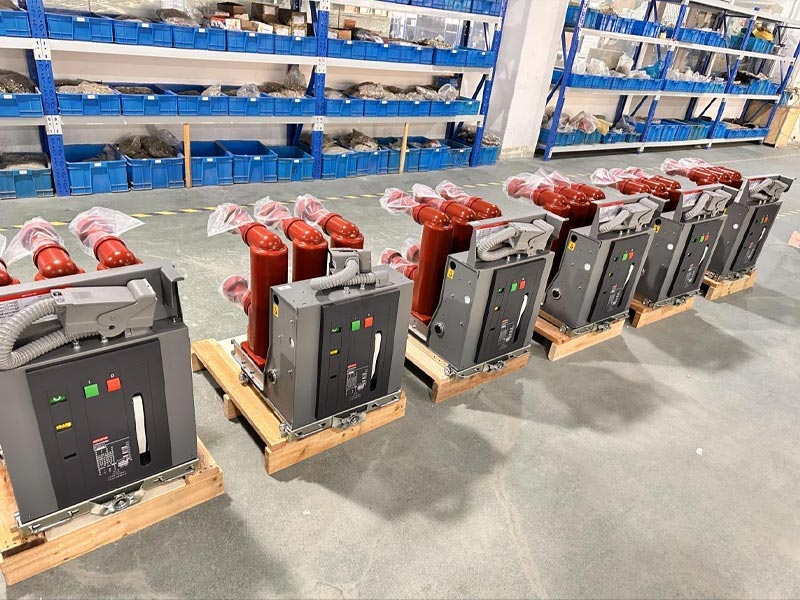

Magazzino
