In che modo i connettori separabili migliorano la sicurezza nelle installazioni di quadri di media tensione?

Nel mondo della distribuzione di media tensione, la sicurezza non è solo una priorità: è la base stessa su cui vengono costruiti sistemi elettrici affidabili. I connettori separabili, spesso trascurati come componenti semplici, svolgono un ruolo fondamentale nella salvaguardia del personale e delle apparecchiature durante l'installazione, la manutenzione e il funzionamento. Noi di Taili Electric Co., Ltd. abbiamo trascorso decenni a perfezionare queste interfacce critiche per garantire che, quando si effettua una connessione, si crei anche una barriera contro guasti, archi elettrici e interruzioni non pianificate. La nostra filosofia ingegneristica è incentrata sull'idea che un connettore separabile ben progettato trasforma un potenziale pericolo in un'interfaccia controllata e prevedibile. Incorporando materiali avanzati e produzione di precisione, la nostra fabbrica offre soluzioni che superano gli standard internazionali, garantendo tranquillità in ogni giunzione.

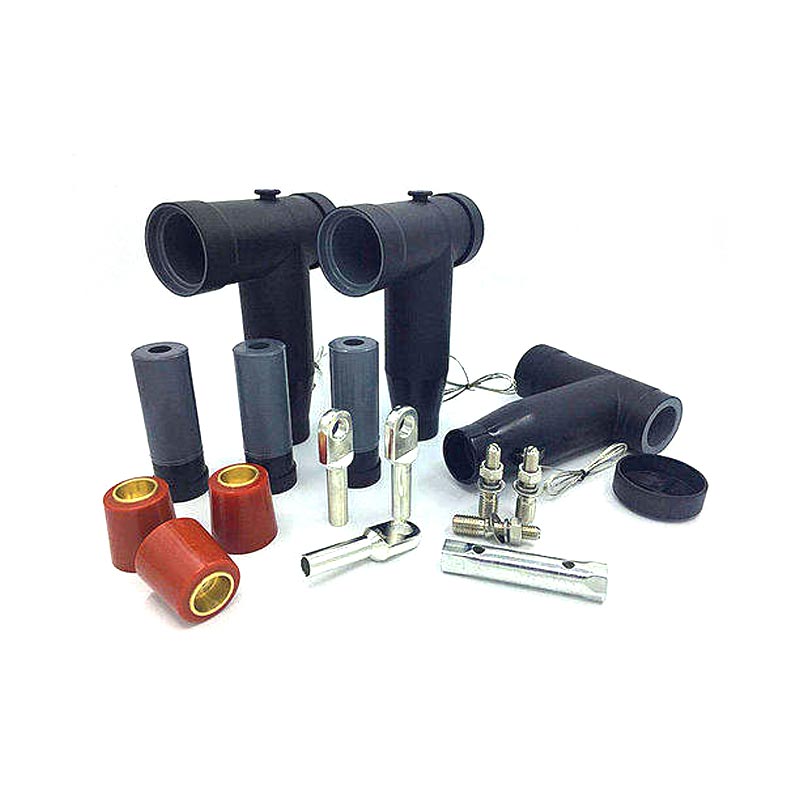

Le moderne installazioni di quadri di media tensione richiedono componenti in grado di resistere ad ambienti difficili consentendo al tempo stesso interventi rapidi e sicuri.Connettori separabilisono gli eroi non celebrati in questo ecosistema, consentendo la disconnessione visibile e i test senza esporre i lavoratori a parti in tensione. A differenza delle tradizionali connessioni bullonate, che richiedono strumenti pesanti e la vicinanza a dispositivi sotto tensione, i nostri connettori separabili offrono un'interfaccia sicura al tocco. Questo fondamentale cambiamento progettuale riduce drasticamente il rischio di archi elettrici, che rimangono uno degli eventi più pericolosi nei lavori elettrici. In questo articolo analizzeremo i vantaggi tecnici e operativi di questi dispositivi, dimostrando perché sono indispensabili per i moderni protocolli di sicurezza. Mentre ti guidiamo attraverso le specifiche, ricorda che ogni componente che produciamo è una testimonianza del nostro impegno nella protezione di vite umane e beni.

Contenuto

• Cosa rende i connettori separabili un componente critico per la sicurezza nei quadri di media tensione?
• In che modo i connettori separabili riducono i rischi di archi elettrici durante l'installazione e la manutenzione?
• Perché i parametri di materiale e progettazione sono essenziali per prestazioni affidabili?
• In che modo la nostra fabbrica garantisce una qualità costante negli accessori per cavi?
• Riepilogo: il limite di sicurezza dei connettori separabili
• Domande frequenti (FAQ)

Cosa rende i connettori separabili un componente critico per la sicurezza nei quadri di media tensione?

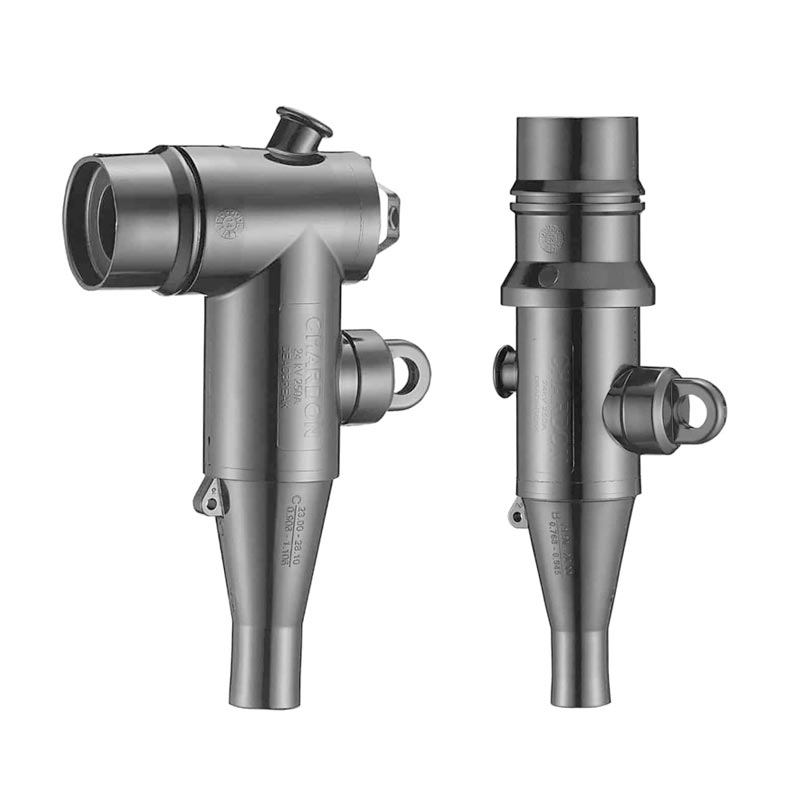

I connettori separabili costituiscono l'interfaccia tra il cavo di alimentazione e il quadro e la loro progettazione influenza direttamente la sicurezza complessiva dell'installazione. A differenza delle connessioni fisse, i connettori separabili consentono un punto di disconnessione controllato. Ciò significa che durante i controlli di routine o le emergenze, i tecnici possono isolare un circuito senza smontare l'intero assieme. La nostra fabbrica ha progettato questi connettori per fornire un'interruzione chiara e visibile, che è un requisito fondamentale per le procedure di lockout/tagout. La possibilità di verificare visivamente l'isolamento elimina le congetture e riduce drasticamente la possibilità di contatto accidentale con parti sotto tensione. Nei sistemi a media tensione, dove la tensione varia tipicamente da 5 kV a 35 kV, anche un piccolo errore può portare a conseguenze catastrofiche. Integrando punti di test capacitivi nei nostri progetti, consentiamo il rilevamento della tensione non intrusivo, aggiungendo un ulteriore livello di verifica prima che venga effettuato qualsiasi contatto fisico.

Inoltre, la costruzione meccanica dei connettori separabili contribuisce al loro profilo di sicurezza. Sono costruiti per resistere alle forze magnetiche associate alle correnti di cortocircuito. In caso di guasto, un collegamento debole potrebbe trasformarsi in un proiettile o in un punto di innesco di un arco. I nostri connettori, tuttavia, sono progettati con robusti meccanismi di bloccaggio che mantengono l'integrità anche in condizioni di sollecitazione estrema. Gli strati schermanti all'interno del connettore assicurano inoltre che il campo elettrico sia distribuito uniformemente, prevenendo le scariche parziali, un nemico silenzioso che erode l'isolamento nel tempo. Noi di Taili Electric Co., Ltd. consideriamo ogni connettore come un guardiano della continuità. L'uso di inserti in gomma conduttiva e design a gabbia di Faraday all'interno del nostroaccessori per cavigarantisce che lo stress sia gestito e che non vi siano vuoti in cui potrebbe verificarsi la ionizzazione. Questa attenzione ai dettagli fa sì che il quadro rimanga sicuro per decenni di servizio, non solo dal primo giorno.

In che modo i connettori separabili riducono i rischi di archi elettrici durante l'installazione e la manutenzione?

L'arco elettrico è una delle principali cause di infortuni tra i lavoratori elettrici. Si verifica quando l'isolamento o l'isolamento tra i conduttori viene interrotto, consentendo alla corrente di viaggiare nell'aria. I connettori separabili mitigano questo rischio attraverso diverse funzionalità di progettazione intrinseche. Innanzitutto, forniscono un'interfaccia dead-break, il che significa che il circuito viene diseccitato prima che avvenga la separazione fisica quando vengono seguite le procedure appropriate. La vera innovazione in termini di sicurezza risiede però nella possibilità di varianti di rottura del carico. Per le applicazioni che richiedono la commutazione sotto tensione, la nostra fabbrica produce connettori con tecnologia di estinzione dell'arco. Questi dispositivi utilizzano la pressione generata dall'arco per allungarlo e raffreddarlo all'interno di una camera di ablazione, estinguendolo in modo sicuro. Questa capacità significa che gli operatori possono scollegare i carichi in condizioni controllate senza esporsi all’energia dell’esplosione.

Un altro aspetto critico è il design touch-safe. Tutte le parti conduttrici sono profondamente incassate all'interno di materiali isolanti. Quando un connettore separabile è impegnato, la connessione è completamente schermata. Se un tecnico ha bisogno di testare un cavo, può utilizzare il punto di prova dedicato o, in alcuni progetti, disconnetterlo parzialmente utilizzando un bastoncino da fucile rimanendo a distanza di sicurezza. I nostri accessori per cavi sono progettati per interfacciarsi perfettamente con gli strumenti hot-stick standard, garantendo che le mani siano tenute lontane dalle zone pericolose. La tabella seguente illustra i parametri chiave delle nostre serie di connettori separabili più popolari, evidenziando le caratteristiche che contribuiscono direttamente alla mitigazione dell'arco elettrico.

Come si vede nella tabella, la nostra fabbrica dà priorità a rating BIL elevati e punti di test su tutta la gamma. L'inclusione di opzioni di interruzione del carico in modelli selezionati offre flessibilità per le installazioni in cui la sicurezza operativa richiede la commutazione sotto tensione. Oltre all'hardware, la formazione e la documentazione che forniamo garantiscono che gli utenti comprendano i limiti e le capacità dell'apparecchiatura. Riducendo la necessità di lavorare vicino a parti sotto tensione e controllando l'energia dell'arco quando è necessaria la disconnessione, i nostri connettori separabili costituiscono una formidabile difesa contro gli archi elettrici.

Perché i parametri di materiale e progettazione sono essenziali per prestazioni affidabili?

Le prestazioni dei connettori separabili non sono casuali; è il risultato di una meticolosa scienza dei materiali e ingegneria di precisione. Il materiale isolante principale utilizzato nei nostri accessori per cavi è la gomma EPDM, scelta per la sua eccellente rigidità dielettrica, resistenza agli agenti atmosferici e flessibilità. A differenza dei materiali rigidi, l'EPDM consente al connettore di formare un accoppiamento stretto e con interferenza con la boccola, escludendo aria e umidità, due fattori principali che contribuiscono al cedimento dell'isolamento. La nostra fabbrica utilizza un processo di composizione brevettato che migliora la resistenza al tracciamento, garantendo che anche in caso di contaminazione della superficie, il materiale non si carbonizzerà e creerà un percorso conduttivo. Ciò è particolarmente importante negli ambienti inquinati o costieri dove il sale e la polvere possono degradare i materiali minori.

I parametri di progettazione come la distanza superficiale, la pressione di contatto e la continuità della schermatura sono rigorosamente definiti. Ad esempio, la geometria interna del connettore deve garantire che il campo elettrico sia graduato in modo uniforme dal conduttore ad alta tensione allo schermo messo a terra. Otteniamo questo risultato attraverso strati semiconduttivi incorporati che vengono co-stampati con l'isolamento. Questo design integrato elimina le interfacce in cui potrebbero formarsi dei vuoti. La tabella seguente illustra i parametri di progettazione critici che monitoriamo durante la produzione.

Aderendo a tolleranze più strette e limiti di test più rigorosi rispetto alle norme del settore, la nostra fabbrica fornisce connettori con prestazioni prevedibili sotto stress. Effettuiamo inoltre ispezioni radiografiche di routine sui campioni per verificare l'allineamento interno. Questo livello di dettaglio garantisce che quando si installano i nostri accessori per cavi, si ottiene un componente che è stato convalidato non solo da test di tipo, ma da una qualità di produzione costante. La scelta dei materiali si estende anche ai componenti conduttivi: utilizziamo leghe di rame ad alta conduttività con placcatura in argento per ridurre al minimo il riscaldamento e l'ossidazione. La combinazione di materiali di qualità superiore e parametri di progettazione rigorosi si traduce in un connettore che mantiene le sue caratteristiche di sicurezza per tutta la sua durata di servizio, anche in condizioni di cicli termici e guasti.

In che modo la nostra fabbrica garantisce una qualità costante negli accessori per cavi?

La garanzia della qualità è integrata in ogni fase della produzione presso Taili Electric Co., Ltd. La nostra fabbrica opera secondo un sistema certificato ISO 9001, ma andiamo oltre la semplice conformità. Crediamo che la sicurezza inizi con la prevedibilità e che la prevedibilità si ottenga attraverso il controllo dei processi. Ogni lotto di materia prima viene testato per verificarne la resistenza alla trazione, l'allungamento e le proprietà dielettriche prima che entri nella fase di miscelazione. Durante lo stampaggio, parametri come temperatura, pressione e tempo di indurimento vengono monitorati in tempo reale. Se un parametro esce dalla finestra convalidata, il sistema rifiuta automaticamente la parte. Questo controllo a circuito chiuso garantisce che ciascun connettore sia identico al precedente, eliminando la variabilità che può portare a guasti sul campo. Il nostro impegno per la qualità è il motivo per cui così tante utility e appaltatori si affidano ai nostri accessori per cavi per le loro infrastrutture più critiche.

Oltre alla linea di produzione, investiamo molto nei test di routine. Ogni connettore separabile viene sottoposto a un test di scarica parziale al 100% prima di lasciare la nostra fabbrica. Questo non è un test campione: viene eseguito su ogni singola unità. Verifichiamo inoltre la continuità della schermatura e il funzionamento meccanico del meccanismo di aggancio. Per le varianti di interruzione del carico, campioniamo ed eseguiamo test di chiusura del guasto a piena forza per garantire che il sistema di estinzione dell'arco funzioni come previsto. L'elenco seguente riassume i principali controlli di qualità eseguiti nel nostro stabilimento:

• Ispezione materiali in entrata: verifica delle certificazioni EPDM e compound conduttori.
• Monitoraggio in-process: controllo SCADA in tempo reale dei parametri dello stampaggio a iniezione.
• Test di scarica parziale al 100% con tensione fase-terra 1,5x.
• Ispezione a raggi X di campioni casuali di ciascun lotto di produzione per rilevare vuoti interni.
• Test di resistenza meccanica: 50 cicli di accoppiamento/disaccoppiamento senza degrado delle prestazioni.
• Cicli termici: connettori sottoposti a 100 cicli termici da -40°C a +120°C.

Questo approccio rigoroso significa che quando i nostri prodotti lasciano la fabbrica, sono pronti per gli ambienti più difficili. Manteniamo inoltre la tracciabilità: ogni connettore è contrassegnato con un codice lotto univoco, collegandolo ai relativi record di produzione. Se mai sorgesse una domanda, possiamo tracciare la sua intera storia produttiva. Questo livello di trasparenza crea fiducia e garantisce che la sicurezza non sia solo un’affermazione ma un fatto verificabile. I nostri clienti sanno che ricevono accessori per cavi supportati da un sistema progettato per individuare le anomalie prima che diventino problemi.

Riepilogo: il limite di sicurezza dei connettori separabili

I connettori separabili sono molto più che semplici dispositivi di giunzione; sono barriere di sicurezza progettate negli impianti di distribuzione di media tensione. Dall'abilitazione di disconnessioni visibili all'incorporazione di punti di prova capacitivi all'estinzione degli archi e al mantenimento dell'integrità della schermatura, ogni aspetto della loro progettazione contribuisce a un ambiente di lavoro più sicuro. Noi di Taili Electric Co., Ltd. abbiamo dedicato la nostra esperienza al perfezionamento di questi componenti, garantendo che i nostri accessori per cavi soddisfino i più elevati standard di affidabilità e protezione. La combinazione di materiali avanzati, produzione precisa e controllo di qualità senza compromessi si traduce in prodotti di cui puoi fidarti quando è più importante.

Ti invitiamo a provare la differenza che fa la vera ingegneria. Che tu stia aggiornando una sottostazione esistente o progettando una nuova rete di distribuzione, il nostro team è pronto a supportarti con specifiche tecniche e indicazioni applicative.Contatta Taili Electric Co., Ltd. oggi stessoper discutere le vostre esigenze di connettori di media tensione e scoprire come la nostra fabbrica può fornire la sicurezza e le prestazioni richieste dai vostri progetti. Lascia che ti aiutiamo a costruire una rete più sicura, una connessione alla volta.

Domande frequenti (FAQ)
