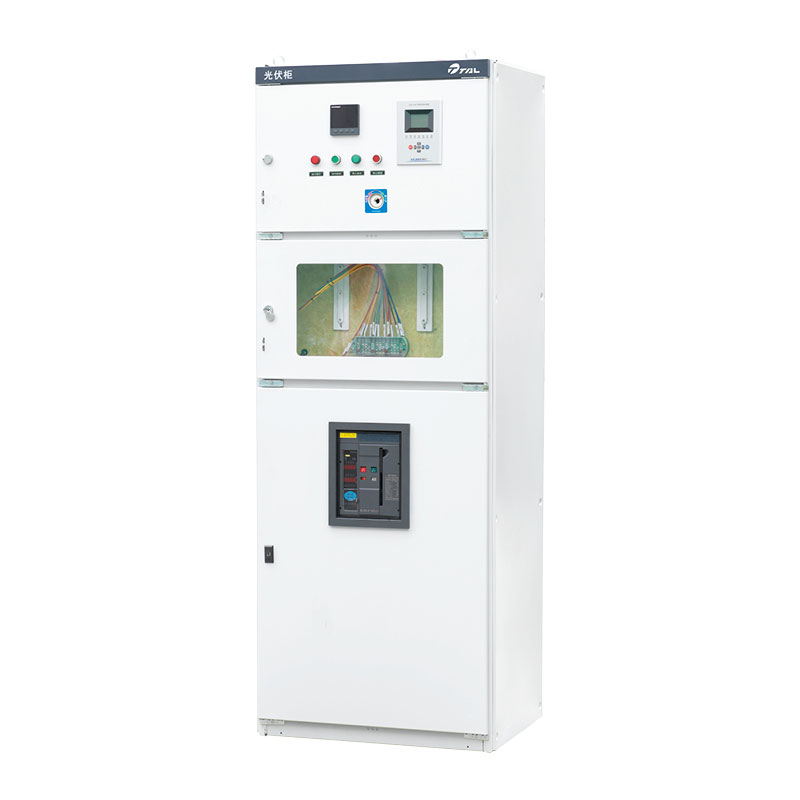

Armadio fotovoltaico a bassa tensione collegato alla rete

L'armadio fotovoltaico a bassa tensione connesso alla rete fornito dalla fabbrica Taili raccoglie l'energia elettrica prodotta dall'inverter fotovoltaico ed è responsabile di trasmetterla in sicurezza ai carichi e alla rete elettrica. Allo stesso tempo, dispone di funzioni complete di protezione, monitoraggio e pianificazione.

Funzioni principali

L'armadio fotovoltaico a bassa tensione connesso alla rete non è affatto una semplice "scatola di connessione". Esegue il seguenti funzioni chiave:

1. Raccolta e distribuzione dell'energia

· Raccolta: combina la corrente alternata prodotta da più inverter fotovoltaici in una o più condutture circuiti per migliorare l’efficienza della trasmissione.

· Distribuzione: allocare ragionevolmente l'energia raccolta ai carichi locali (per uso proprio degli utenti) e trasferirla potenza residua alla rete.

2. Punto di connessione alla rete

· Questo è il punto di demarcazione legale tra l'impianto fotovoltaico e la rete. Le società di rete di solito richiedono misurazione e monitoraggio a questo punto per garantire che l'impianto fotovoltaico non abbia effetti negativi sul griglia.

3. Funzioni di protezione complete

· Protezione da sovraccarico e cortocircuito: utilizzare interruttori automatici per evitare che una corrente eccessiva danneggi l'apparecchiatura o provocare incendi.

· Protezione da corrente inversa (secondo necessità): quando la produzione di energia supera il consumo di elettricità del carico, impedire che l'energia ritorni al trasformatore di livello superiore (in alcune applicazioni è vietato).

· Protezione dall'effetto isola: è la funzione di sicurezza fondamentale del sistema connesso alla rete. Quando la griglia è spento, è necessario disconnettere rapidamente l'impianto fotovoltaico dalla rete per impedire il fotovoltaico la potenza venga trasmessa alle linee spente, mettendo a rischio la sicurezza del personale addetto alla manutenzione della rete elettrica. Sebbene l'inverter stesso abbia questa funzione, l'armadio di distribuzione viene solitamente utilizzato come protezione di backup.

· Protezione da sovra/sottotensione e sovra/sottofrequenza: monitoraggio dei parametri di rete. Una volta rilevata un'anomalia, agire immediatamente per proteggere le apparecchiature e la rete.

· Protezione contro le sovratensioni: impedisce che shock da sovratensione, come i fulmini, danneggino costosi inverter e altro attrezzatura.

4. Monitoraggio e misurazione

· Contatori intelligenti: installare contatori bidirezionali per misurare con precisione la potenza generata dal fotovoltaico, la potenza immessa in rete e la potenza prelevata dalla rete. Queste sono la base per il pagamento della bolletta elettrica.

· Dispositivi di monitoraggio: monitora parametri quali tensione, corrente, potenza, generazione di energia, fattore di potenza in tempo reale tempo attraverso trasformatori di corrente/tensione, misuratori di potenza, ecc.

5. Commutazione e controllo

· Fornire sezionatori, contattori, ecc., per facilitare la connessione e la disconnessione manuale o automatica operazioni, facilitando la manutenzione e la riparazione delle apparecchiature.

Fornisci le seguenti informazioni e saremo in grado di offrire servizi migliori.

Per facilitare una migliore comunicazione e per un ordine accurato, vi preghiamo di fornirci lo schema unifilare del il tuo impianto fotovoltaico.
