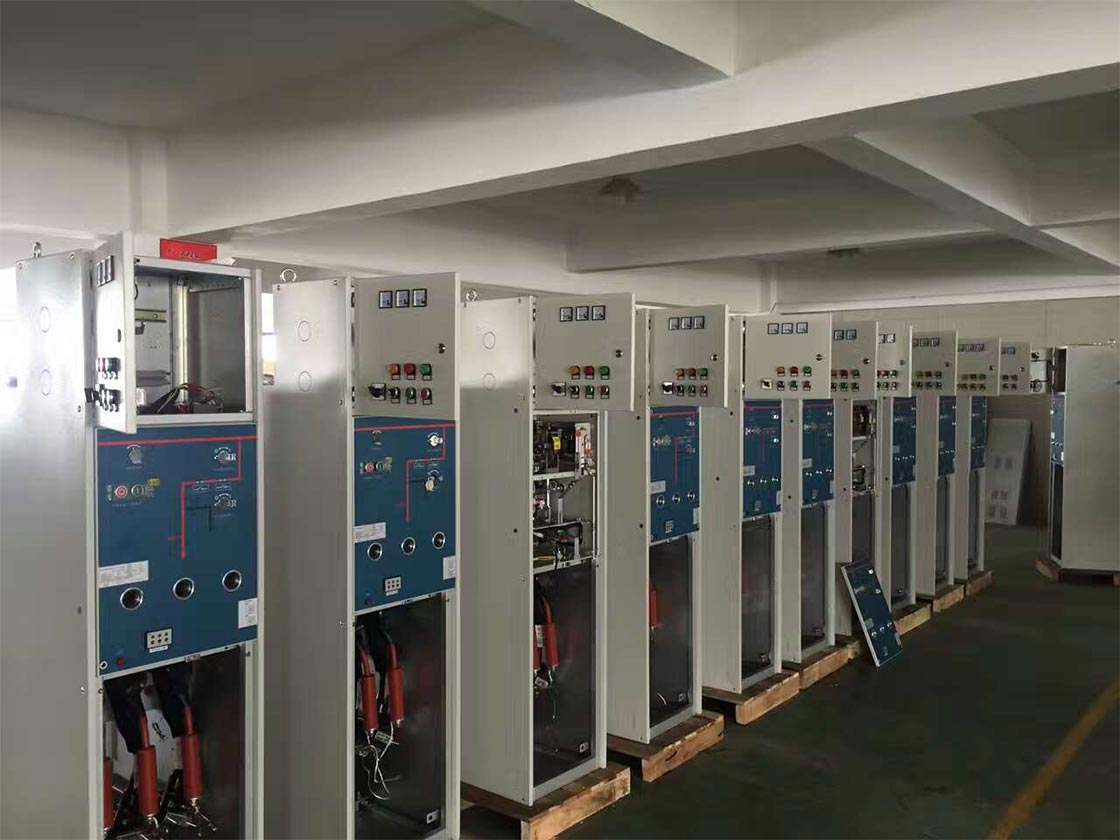

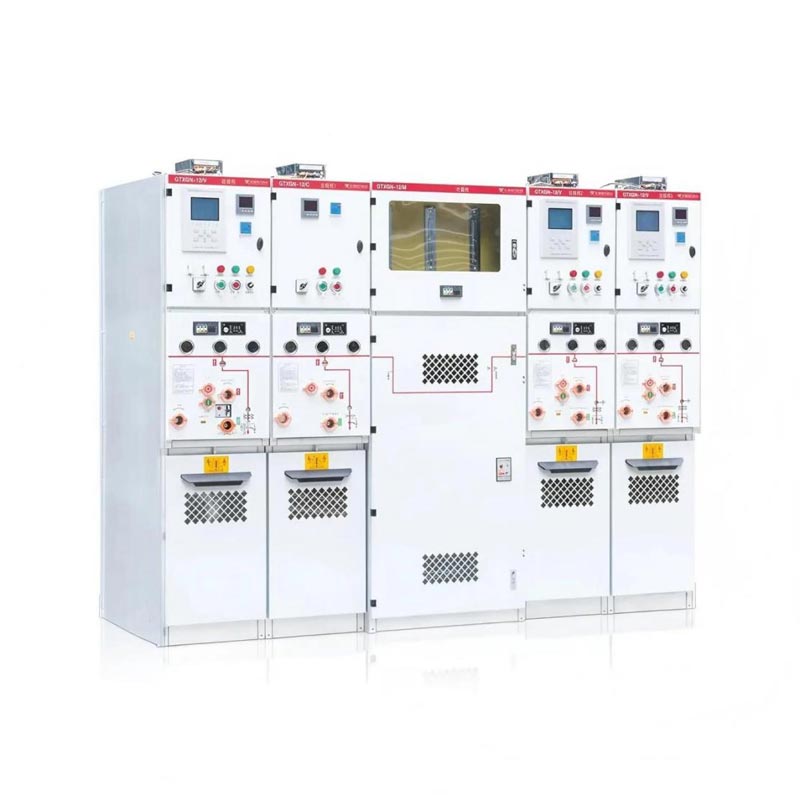

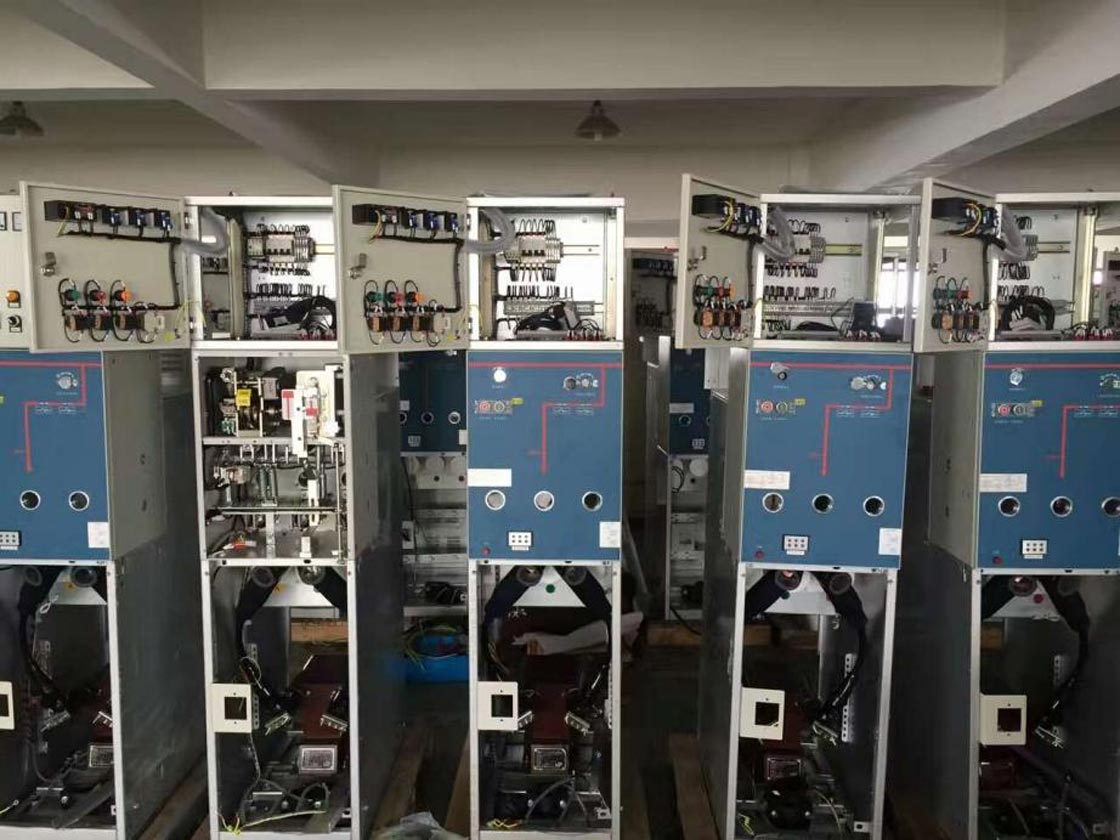

Quadro elettrico isolato in metallo solido da 12 kV

Il quadro metallico ad isolamento solido da 12kV combina i vantaggi dell'isolamento interno e solido:

1. Completamente isolato e sigillato: tutte le parti sotto tensione ad alta tensione sono coperte da uno strato isolante solido, che non lo è influenzato da polvere, umidità, condensa, piccoli animali, ecc. Ha un'elevata affidabilità.

2. Miniaturizzazione e compattezza: la costante dielettrica dei materiali isolanti solidi è molto più elevata di aria, in modo che la distanza di isolamento tra le parti sotto tensione possa essere notevolmente ridotta a parità di livello di tensione. Pertanto, le apparecchiature sono di dimensioni molto ridotte, risparmiando spazio sul pavimento, che è fondamentale per le sale di distribuzione interne con spazio limitato.

3. Rispettoso dell'ambiente: Elimina completamente il gas SF₆, eliminando il rischio di effetto serra, ed è il apparecchiature preferite per le reti elettriche verdi.

4. Elevata sicurezza: poiché i componenti ad alta tensione sono completamente isolati, anche se la porta dell'armadio è aperta, il l'operatore non toccherà direttamente le parti in tensione, garantendo la massima sicurezza personale.

5. Esente da manutenzione: gli interruttori interni e gli altri componenti sono solidificati in resina epossidica, senza alcuna necessità parti mobili lubrificate, garantendo l'assenza di manutenzione per tutta la vita, riducendo i costi di funzionamento e manutenzione e il carico di lavoro.

6. Installazione flessibile: di piccole dimensioni e leggero, è conveniente per il trasporto, l'installazione e disposizione al chiuso. Il design modulare facilita anche l'espansione futura.

Dove può essere utilizzato questo quadro?

I quadri elettrici isolati in metallo da 12 kV sono ampiamente utilizzati nelle aree di distribuzione dell'energia che richiedono sicurezza e affidabilità e salvaspazio:

· Edifici commerciali: locali di distribuzione elettrica sotterranei di edifici per uffici, centri commerciali e hotel.

·Aree residenziali: centri centrali di distribuzione dell'energia all'interno delle comunità residenziali.

· Imprese industriali: sottostazioni di officina all'interno delle fabbriche.

· Strutture pubbliche: Sistemi di distribuzione elettrica di stazioni metropolitane, terminal aeroportuali, ospedali, scuole, ecc.

· Data center: in situazioni in cui sono richiesti un'elevata affidabilità dell'alimentazione elettrica e un elevato tasso di utilizzo dello spazio.

· Nuovo settore energetico: stazioni step-up indoor per progetti fotovoltaici/eolici.

Specifiche standard dei quadri elettrici isolati in metallo

1. Tensione nominale: 12 kV

2. Corrente nominale: 630 A/1250 A

3. Frequenza nominale: 50/60 Hz

4. Temperatura ambiente: interna da -25 ℃ a 40 ℃; All'aperto: da -35 ℃ a 40 ℃

5. Altitudine: lo standard si applica ad aree fino a 1000 metri. Per altitudini superiori a 1000 metri, capacità la riduzione deve essere attuata in conformità alla norma.

6. Umidità relativa: media giornaliera ≤ 95% media mensile ≤ 90%

7. Classe di protezione: IP4X (IP67)

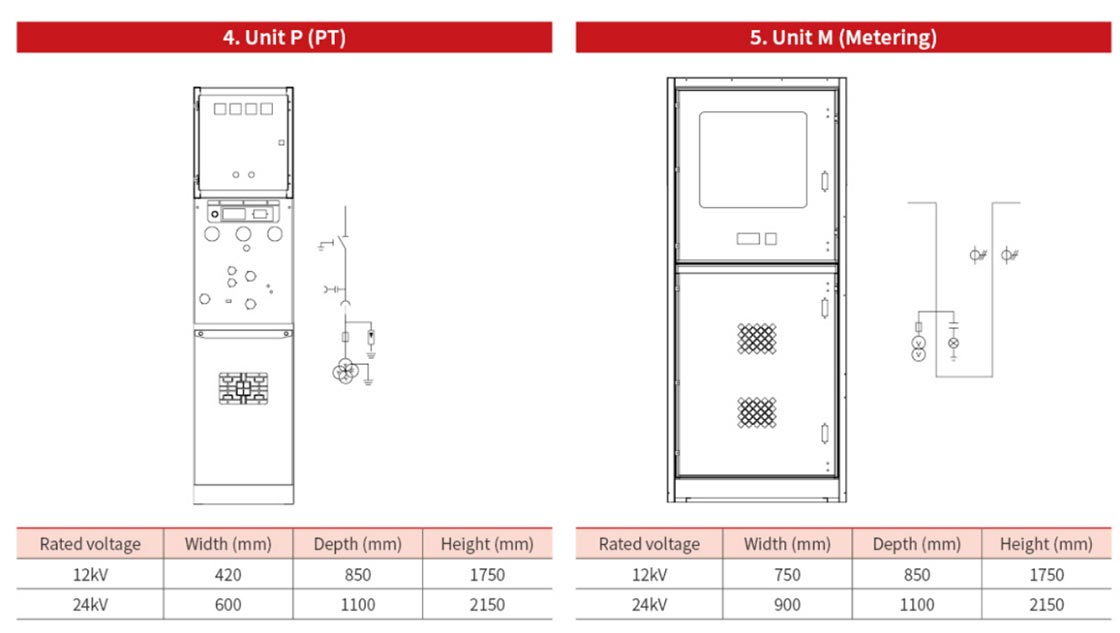

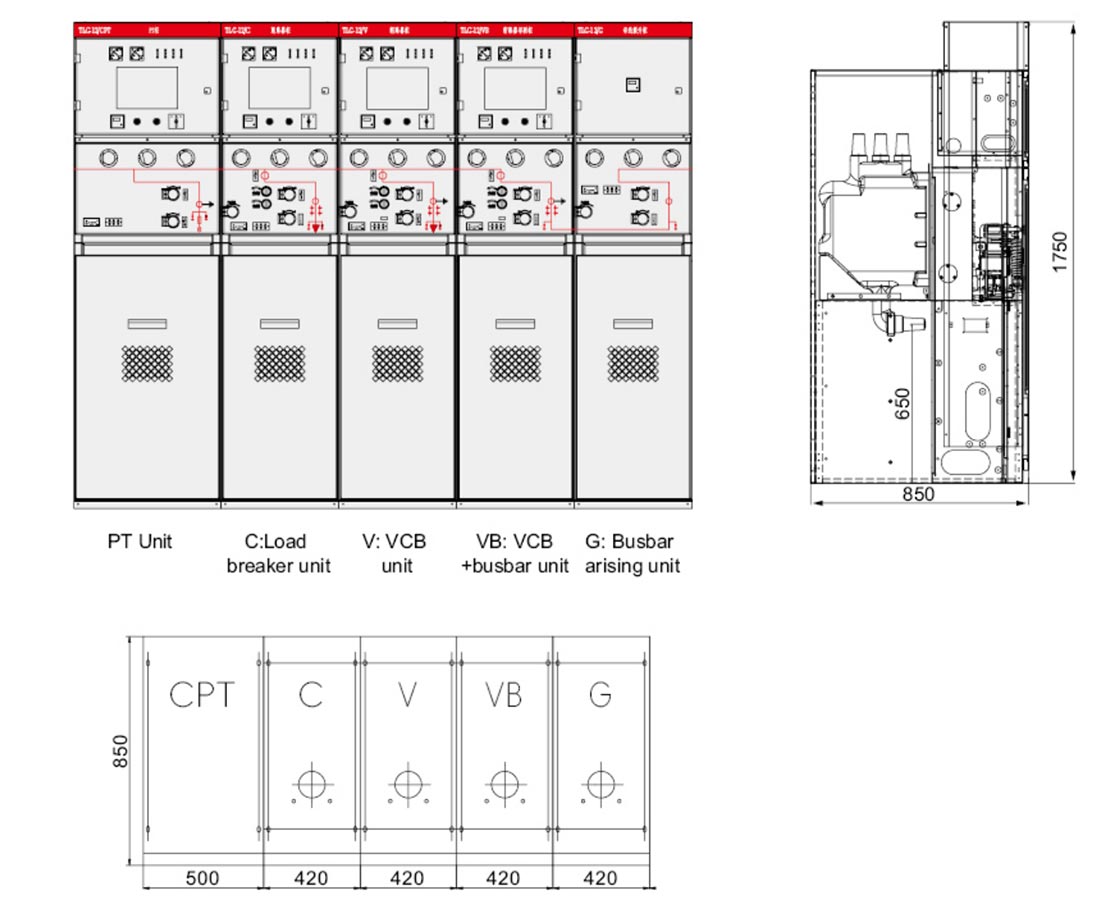

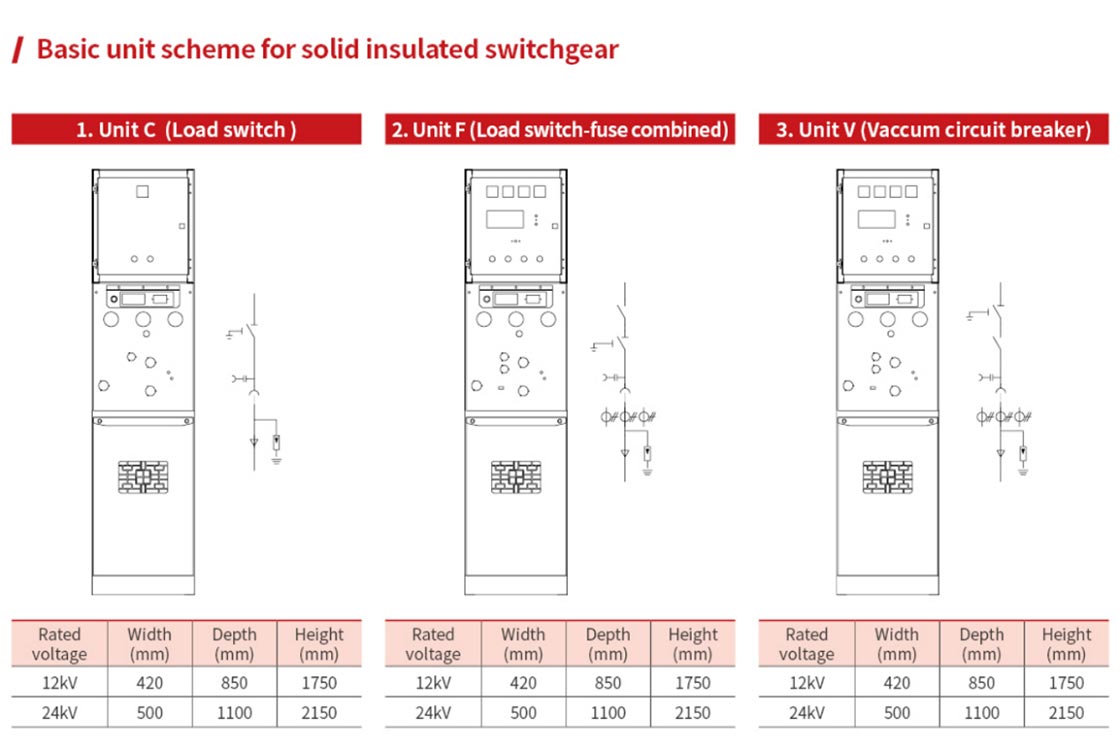

Disegno e dimensioni

Fornisci le seguenti informazioni e saremo in grado di offrire servizi migliori.
