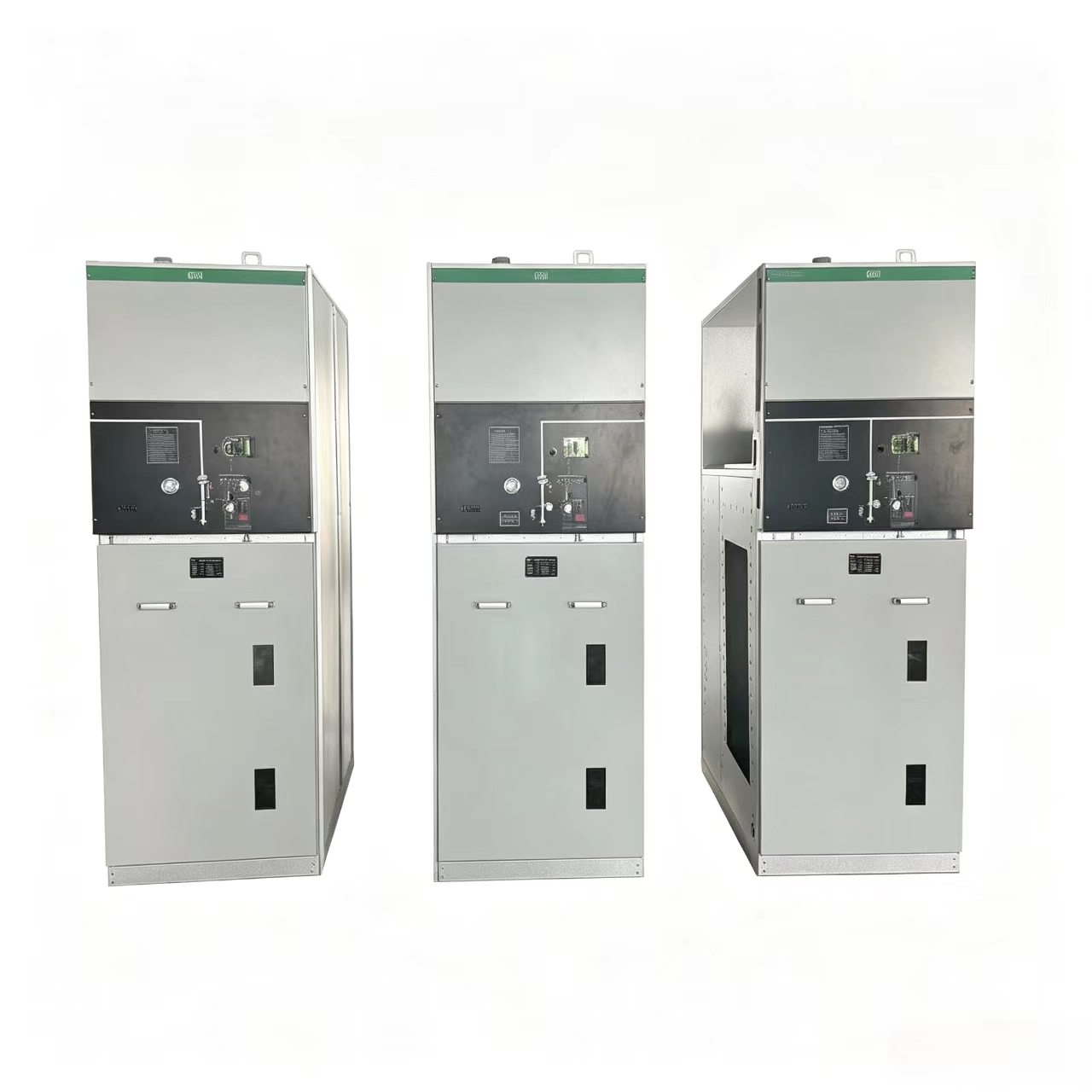

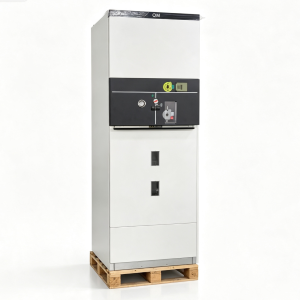

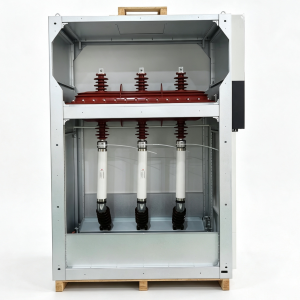

Quadri semiisolati isolati in gas (GIS) da 24 KV

Il quadro semiisolato TaiLi Electric da 24 kV (di seguito denominato "questo quadro") è un quadro compatto con custodia metallica isolato in SF₆ progettato per sistemi di distribuzione di energia a media tensione da 24 kV. Questo quadro ha una tensione nominale di 24 kV, 630 A e 50/60 Hz ed è

prodotto nel rigoroso rispetto degli standard GB e IEC. Questo quadro è adatto per unità principali ad anello, sottostazioni secondarie, impianti industriali, edifici commerciali e progetti di energia rinnovabile.

Caratteristiche principali

• Serbatoio in acciaio inossidabile completamente sigillato – Il quadro semi-isolato TaiLi Electric da 24 kV incorpora un serbatoio in acciaio inossidabile completamente sigillato realizzato con piastre in acciaio inossidabile di spessore 3–5 mm, saldate da saldatrici robotizzate per garantire una deformazione minima e un'eccellente tenuta ai gas. Tutte le parti sotto tensione e i dispositivi di commutazione del quadro semiisolato TaiLi Electric da 24 kV sono racchiusi all'interno di questo serbatoio, riempito con gas SF₆ sia come mezzo isolante che di estinzione dell'arco. Questo design garantisce che il quadro semiisolato TaiLi Electric da 24 kV non venga influenzato dalle condizioni ambientali esterne come umidità, polvere e contaminazione.
• Elevato livello di protezione – Il serbatoio sigillato del quadro semiisolato TaiLi Electric da 24 kV raggiunge un grado di protezione IP67, consentendo a questo quadro di funzionare in modo affidabile anche in condizioni temporanee di immersione in acqua. L'involucro esterno del quadro semiisolato TaiLi Electric da 24 kV è classificato IP4X.
• Interruttore sezionatore del carico a tre posizioni – Il quadro semiisolato TaiLi Electric da 24 kV è dotato di un interruttore sezionatore del carico a tre posizioni (chiuso/aperto/messo a terra) saldato all'interno del serbatoio in acciaio inossidabile riempito di SF₆. Il meccanismo di commutazione dei quadri semiisolati TaiLi Electric da 24 kV è caratterizzato da materiali resistenti alla corrosione e cuscinetti autolubrificanti, garantendo un basso sforzo operativo, un'elevata affidabilità e una durata di servizio prolungata.
• Design modulare ed estensibile: il quadro semiisolato TaiLi Electric da 24 kV adotta una configurazione di unità modulare che consente combinazioni ed espansioni flessibili senza la necessità di gestire il gas durante l'assemblaggio. I quadri semiisolati TaiLi Electric da 24 kV sono disponibili sia in configurazioni fisse che estensibili, in grado di soddisfare vari requisiti di sottostazioni per soluzioni di quadri compatti.
• Interblocco meccanico completo: il quadro semiisolato TaiLi Electric da 24 kV è dotato di un sistema di interblocco meccanico completo a cinque prevenzioni che impedisce errori operativi e garantisce la sicurezza del personale.
• Smart-Ready: i quadri semiisolati TaiLi Electric da 24 kV possono essere dotati di meccanismi motorizzati, trasformatori di tensione e unità terminali di automazione della distribuzione per consentire funzionalità di monitoraggio e controllo remoto.

Specifiche tecniche

Applicazioni

I quadri semiisolati TaiLi Electric da 24 kV sono ampiamente utilizzati in molteplici settori dell'industria energetica:

• Unità principali ad anello: come componente principale nelle reti ad anello da 24 kV per la distribuzione di energia urbana e rurale.
• Sottostazioni secondarie – Per soluzioni di quadri compatti ed esenti da manutenzione in sottostazioni di piccole e medie dimensioni.
• Strutture industriali: distribuzione dell'energia in fabbriche, miniere e impianti di produzione.
• Edifici commerciali – Per centri commerciali, ospedali, impianti sportivi e grattacieli.
• Infrastrutture: aeroporti, metropolitane, ferrovie e tunnel.
• Energie Rinnovabili – Impianti eolici e fotovoltaici.
• Sottostazioni montate su piattaforma e sotterranee: adatte per involucri esterni o installazioni seminterrate.

Domande frequenti

D1: Qual è il tasso tipico di perdita di gas SF₆ di questo quadro?

R: Il tasso di perdita annuale SF₆ del quadro semiisolato TaiLi Electric da 24 kV è ≤0,1%. Il serbatoio sigillato è saldato mediante saldatrici robotizzate per garantire un'eccellente tenuta ai gas e il design garantisce l'assenza di perdite per oltre 30 anni.

Q2: Cosa devo fare se la pressione dell'SF₆ diminuisce o viene rilevata una perdita di gas?

R: Se il monitor della densità SF₆ indica una bassa pressione o viene attivato un allarme, interrompere immediatamente il funzionamento, identificare la fonte della perdita, riparare il punto di perdita e riempire il quadro con gas SF₆ alla pressione specificata. Si raccomandano ispezioni regolari del manometro del gas e del relè di densità.

Q3: Questo quadro richiede una manutenzione regolare?

R: No. Il quadro semiisolato TaiLi Electric da 24 kV è progettato come prodotto esente da manutenzione. Il serbatoio in acciaio inossidabile completamente sigillato impedisce il contatto tra il gas isolante e l'ambiente esterno, eliminando la necessità di ispezioni periodiche, campionamento del gas o rigenerazione per tutta la vita utile del prodotto.
