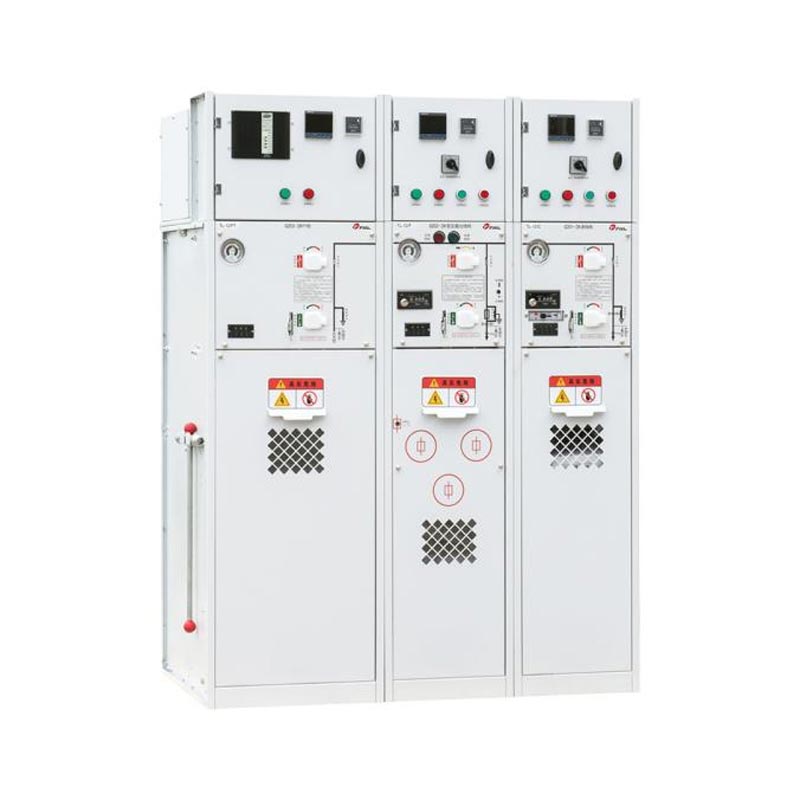

Quadro isolato in gas SF6 da 36 kV
In qualità di produttore leader di quadri di media e bassa tensione, Taili produce il quadro isolato in gas SF6 da 36 kV, un quadro di media tensione avanzato progettato per livelli di tensione più elevati e ambienti applicativi più esigenti. Adottando l'isolamento in gas SF6 e la tecnologia della scatola del gas sigillata, ha affrontato con successo le due sfide principali delle apparecchiature di grandi dimensioni e della scarsa adattabilità ambientale alla tensione di 36 kV.
Il quadro isolato in gas SF6 da 36 kV è la scelta ideale per i moderni sistemi di alimentazione, soprattutto in scenari in cui lo spazio è limitato, l'ambiente è difficile o è richiesta un'elevata affidabilità dell'alimentazione, come i sistemi di distribuzione da 36 kV. La sua essenza tecnica è un'estensione verso l'alto dell'armadio riempito di gas SF6 da 24 kV, ma rappresenta un livello tecnologico più elevato in termini di isolamento, soppressione dell'arco e processi di produzione.
Specifica tecnica
| Elementi | Unità | Unità C | Unità F | Unità V/630A | Unità V/1250A | ||
| Interruttore di carico | Componenti combinati | VCB | Sezionatore/sezionatore di terra | VCB | Sezionatore/sezionatore di terra | ||
| Tensione nominale | kV | 36kV | |||||
| Frequenza nominale | Hz | 50/60 | |||||
| Tensione di resistenza alla frequenza (fase-fase/porta interruttore) | kV | 40,5 kV: 95/118 | |||||
| Tensione di tenuta all'impulso di un fulmine | kV | 40,5 kV: 185/215 | |||||
| Corrente nominale | A | 630 | 125 | 630 | 630 | 1250 | 1250 |
| Corrente di chiusura nominale di cortocircuito (picco) | kA | 50/63 | |||||
| Corrente nominale di breve durata | kA/4s | 20/25 | |||||
| Resistenza del circuito | Ω | ≤300 | |||||
| Vita meccanica | volte | 5000 | 5000 | 10000 | 5000/3000 | 10000 | 5000/3000 |
| Sequenza operativa nominale dell'unità interruttore | / | 0-0.3S-C0-180S-CO | |||||
| Classe di protezione (airbox) | / | IP67 | |||||
| Classe di protezione (involucro) | / | IP4X | |||||
| Tasso annuo stimato di perdita d'aria | % | 0.01 | |||||

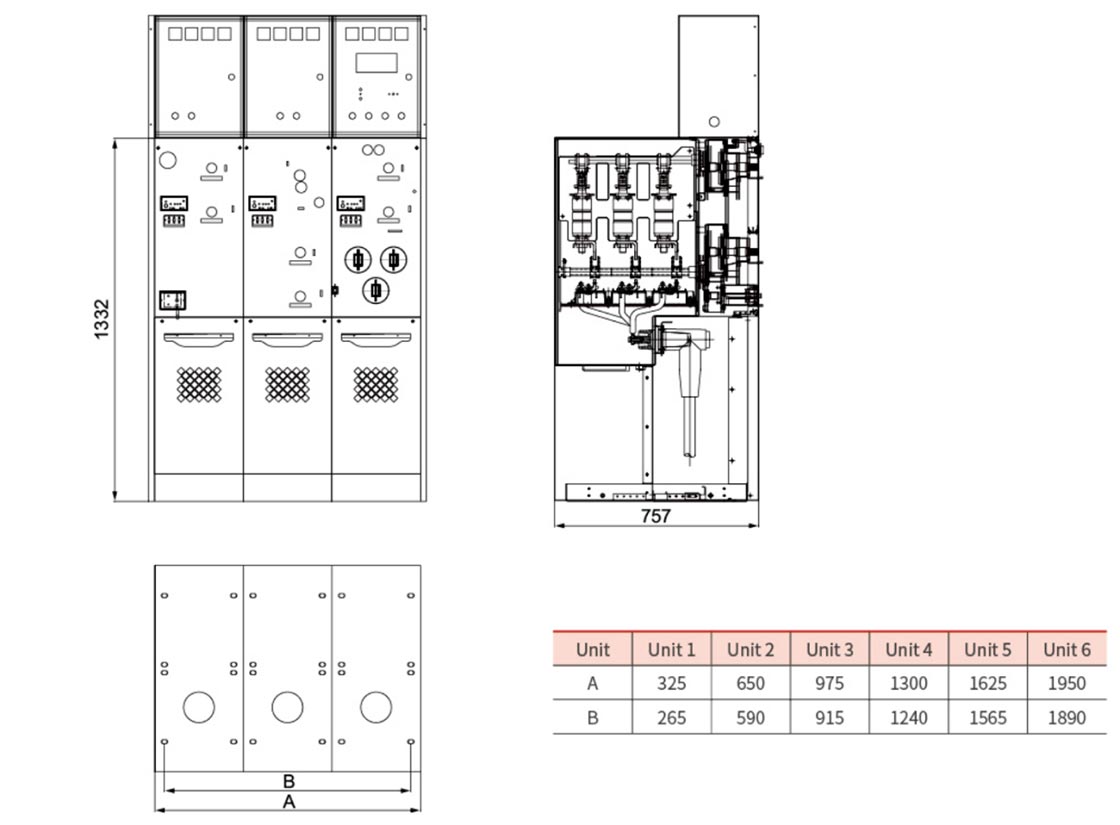

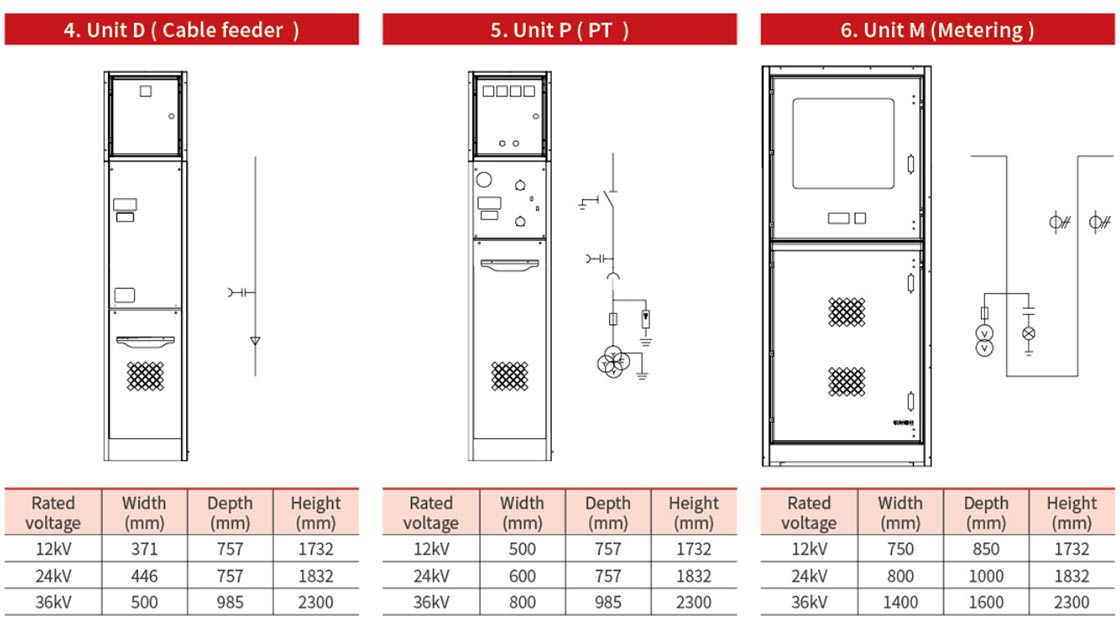

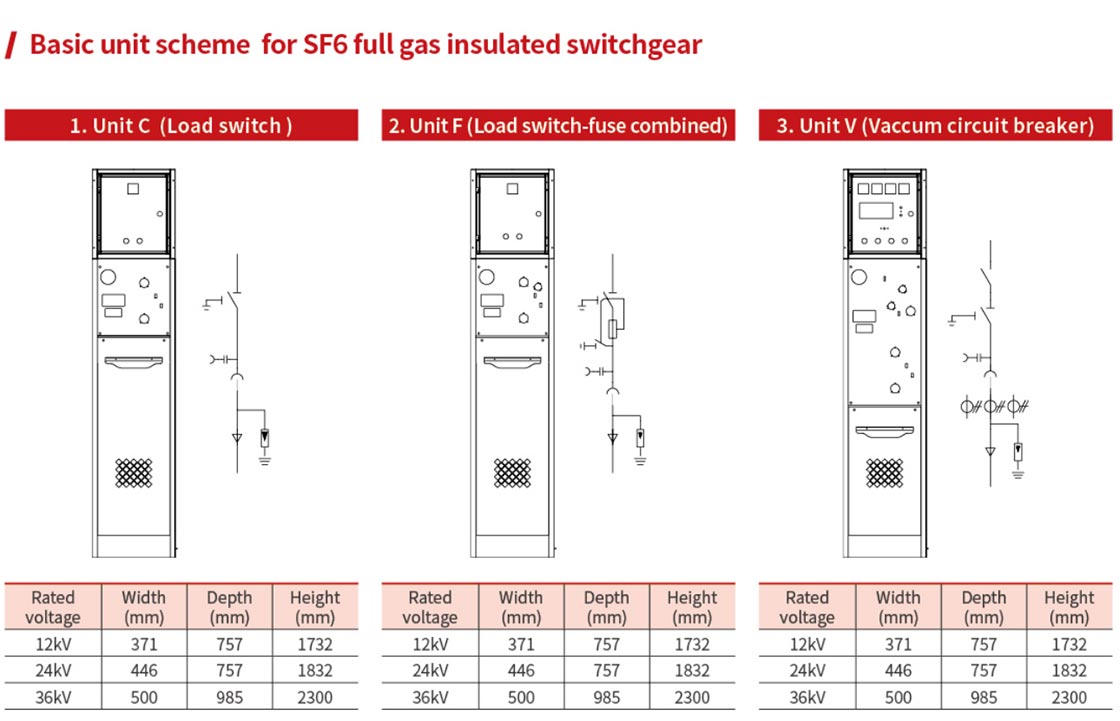

Disegno e dimensioni del quadro isolato in SF6
Fornisci le seguenti informazioni e saremo in grado di offrire servizi migliori.
| Scenari di applicazione del prodotto | |
| Parametri tecnici del prodotto |
Punti da notare
1. Questioni ambientali legate al gas SF6: questo è altrettanto importante per gli armadi da 36 kV, e ancor più, in quanto il gas il volume di riempimento potrebbe essere maggiore. È necessario il rigoroso rispetto delle procedure operative. Alla fine della vita, Per recuperare il gas SF6 è necessario utilizzare attrezzature professionali ed è severamente vietato scaricarlo.
2. Diagnosi e manutenzione dei guasti: la diagnosi e la riparazione dei guasti interni richiedono competenze più specializzate e attrezzatura. Di solito, questa operazione deve essere eseguita dal produttore o da un team di professionisti e dalla manutenzione costi e tempi sono più lunghi.
3. Investimento iniziale più elevato: il costo di acquisto una tantum è solitamente superiore a quello dei tradizionali 36 kV armadi elettrici isolati in aria.
