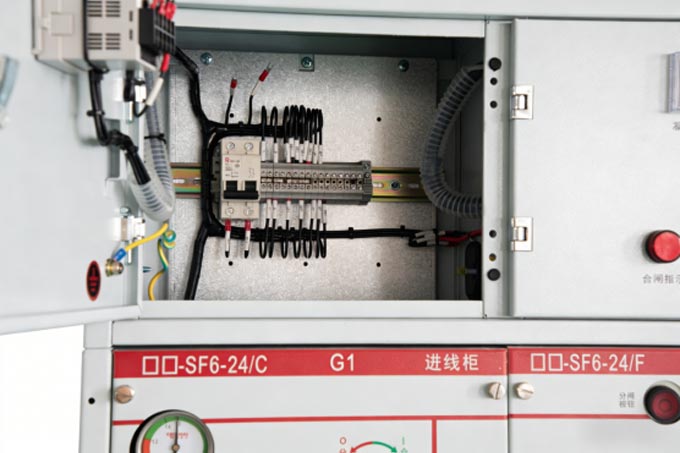

Quadro isolato in gas SF6 da 24 kV
Per acquistare quadri di comando isolati in gas SF6 da 24 kV di alta qualità, puoi scegliere Taili come produttore e goderti i nostri prezzi di fabbrica. Si tratta di un quadro di media tensione che utilizza il gas SF6 per un elevato isolamento e un'efficace estinzione dell'arco e sigilla tutti i componenti ad alta tensione all'interno di un involucro metallico messo a terra.
Il quadro isolato in gas SF6 da 24 kV è un prodotto durevole della fabbrica Taili ed è caratterizzato da compattezza, affidabilità, sicurezza e assenza di manutenzione. È diventata la soluzione preferita nei moderni sistemi di distribuzione dell'energia, soprattutto in ambienti con condizioni difficili o spazio limitato.
Specifica tecnica
| Elementi | Unità | Unità C | Unità F | Unità V/630A | Unità V/1250A | ||
| Interruttore di carico | Componenti combinati | VCB | Sezionatore/sezionatore di terra | VCB | Sezionatore/sezionatore di terra | ||
| Tensione nominale | kV | 24kV | |||||
| Frequenza nominale | Hz | 50/60 | |||||
| Tensione di resistenza alla frequenza (fase-fase/porta interruttore) | kV | 24kV: 50/65 | |||||
| Tensione di tenuta all'impulso di un fulmine | kV | 24kV: 125/145 | |||||
| Corrente nominale | A | 630 | 125 | 630 | 630 | 1250 | 1250 |
| Corrente di chiusura nominale di cortocircuito (picco) | kA | 50/63 | |||||
| Corrente nominale di breve durata | kA/4s | 20/25 | |||||
| Resistenza del circuito | Ω | ≤300 | |||||
| Vita meccanica | volte | 5000 | 5000 | 10000 | 5000/3000 | 10000 | 5000/3000 |
| Sequenza operativa nominale dell'unità interruttore | / | 0-0.3S-C0-180S-CO | |||||
| Classe di protezione (airbox) | / | IP67 | |||||
| Classe di protezione (involucro) | / | IP4X | |||||
| Tasso annuo stimato di perdita d'aria | % | 0.01 | |||||

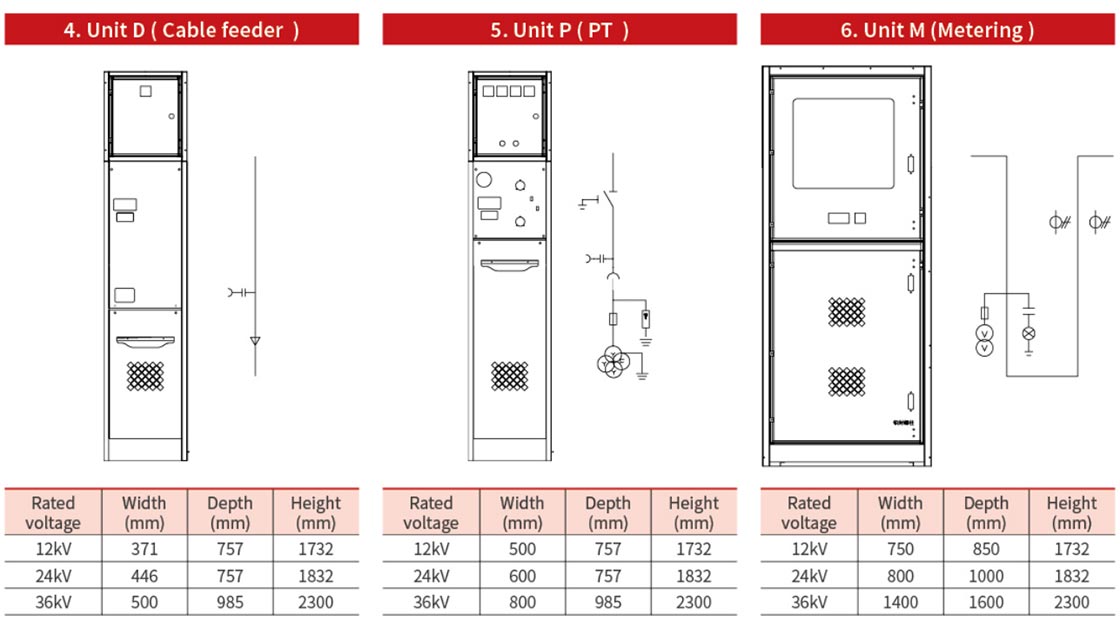

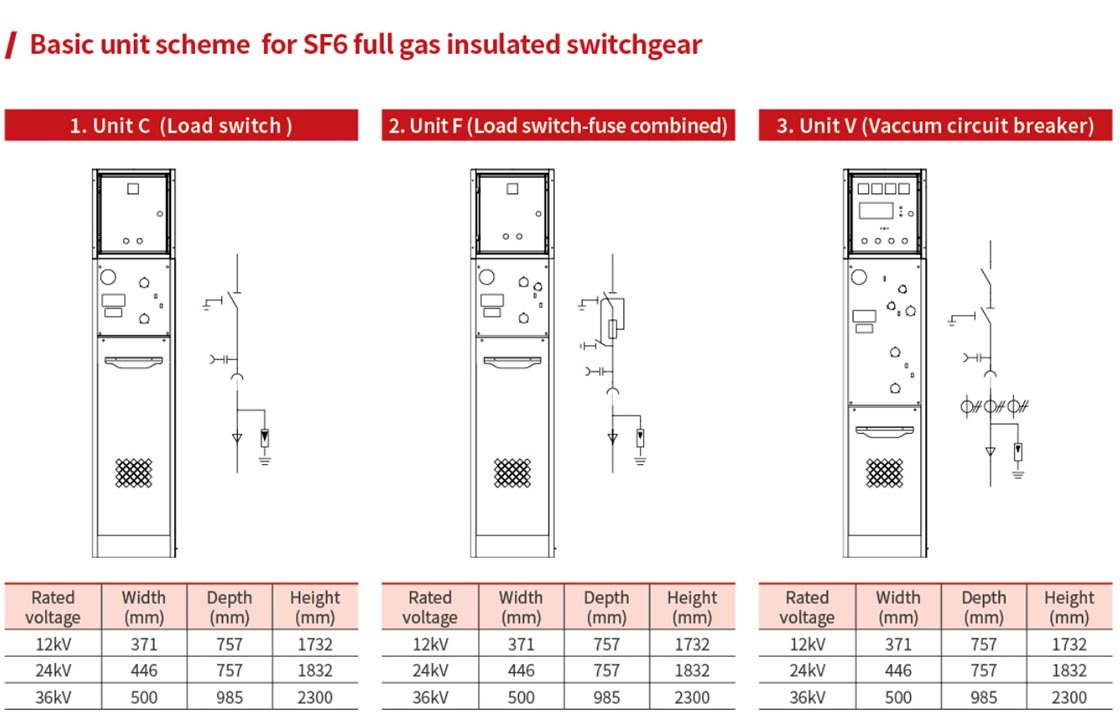

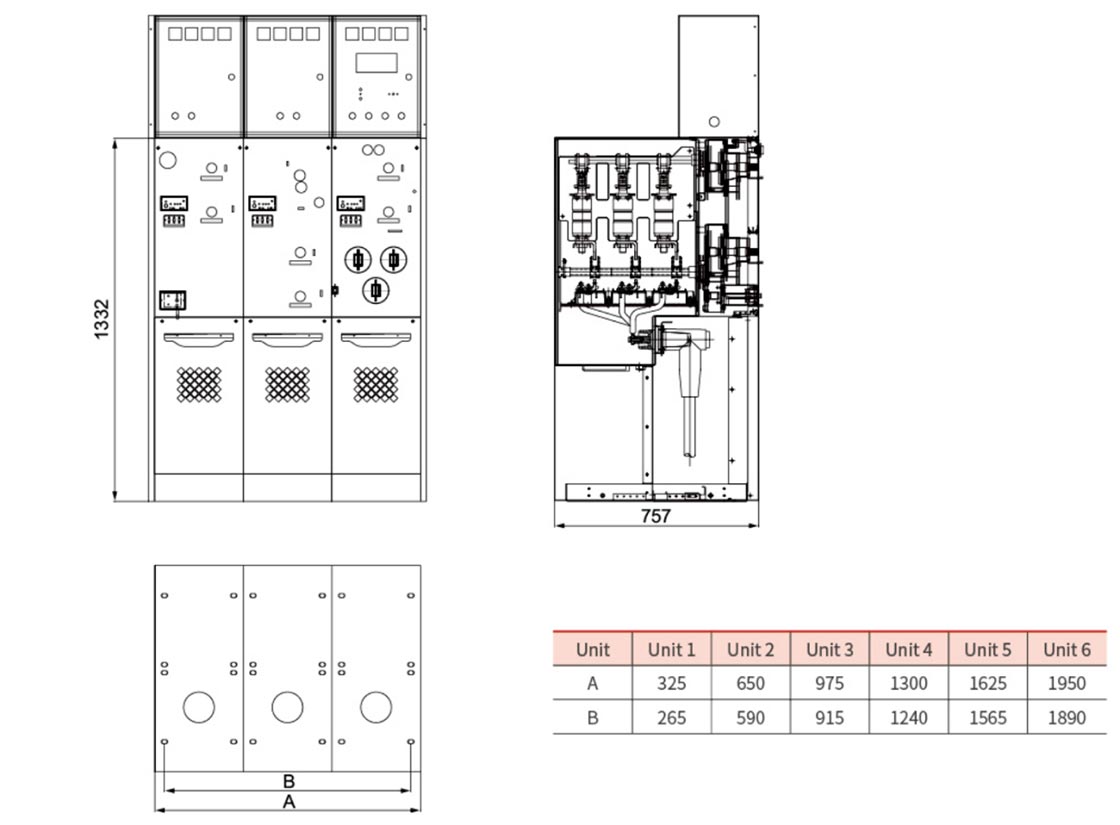

Disegno e dimensioni del quadro isolato in SF6
Fornisci le seguenti informazioni e saremo in grado di offrire servizi migliori.
| Scenari di applicazione del prodotto | |
| Parametri tecnici del prodotto |
Gli aspetti che necessitano di attenzione
1. Impatto ambientale del gas SF6: l'SF6 è un potente gas serra chiaramente definito dal Protocollo di Kyoto. Suo il potenziale di riscaldamento globale (GWP) è 23.900 volte quello della CO₂. Pertanto, nella fase di smaltimento finale del ciclo di vita dell'apparecchiatura, è necessario utilizzare dispositivi di recupero professionali per recuperare e purificare il gas e dirigerlo è severamente vietato lo scarico in atmosfera.
2. Riparazione di guasti complessi: in caso di guasti interni, sono necessari attrezzature, tecnologia e personale professionali per eseguire processi come il recupero del gas, il pompaggio del vuoto e il riempimento del gas. Il processo di riparazione è più complesso rispetto a quello dei quadri elettrici isolati in aria dello stesso livello di tensione e per questo sono necessarie competenze elevate personale.
3. Costi più elevati: l'investimento iniziale nell'attrezzatura è solitamente superiore a quello dei quadri elettrici isolati in aria della stesso livello di tensione.
